ମାନକ ଏବଂ ସ୍ମାର୍ଟ 15S BMS ତାର ଟ୍ୟୁଟୋରିଆଲ୍ |
15 ନିଅ କ୍ରମ ଏବଂ 12 ସମାନ୍ତରାଳ 18650 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ଏକ ଉଦାହରଣ ଭାବରେ |

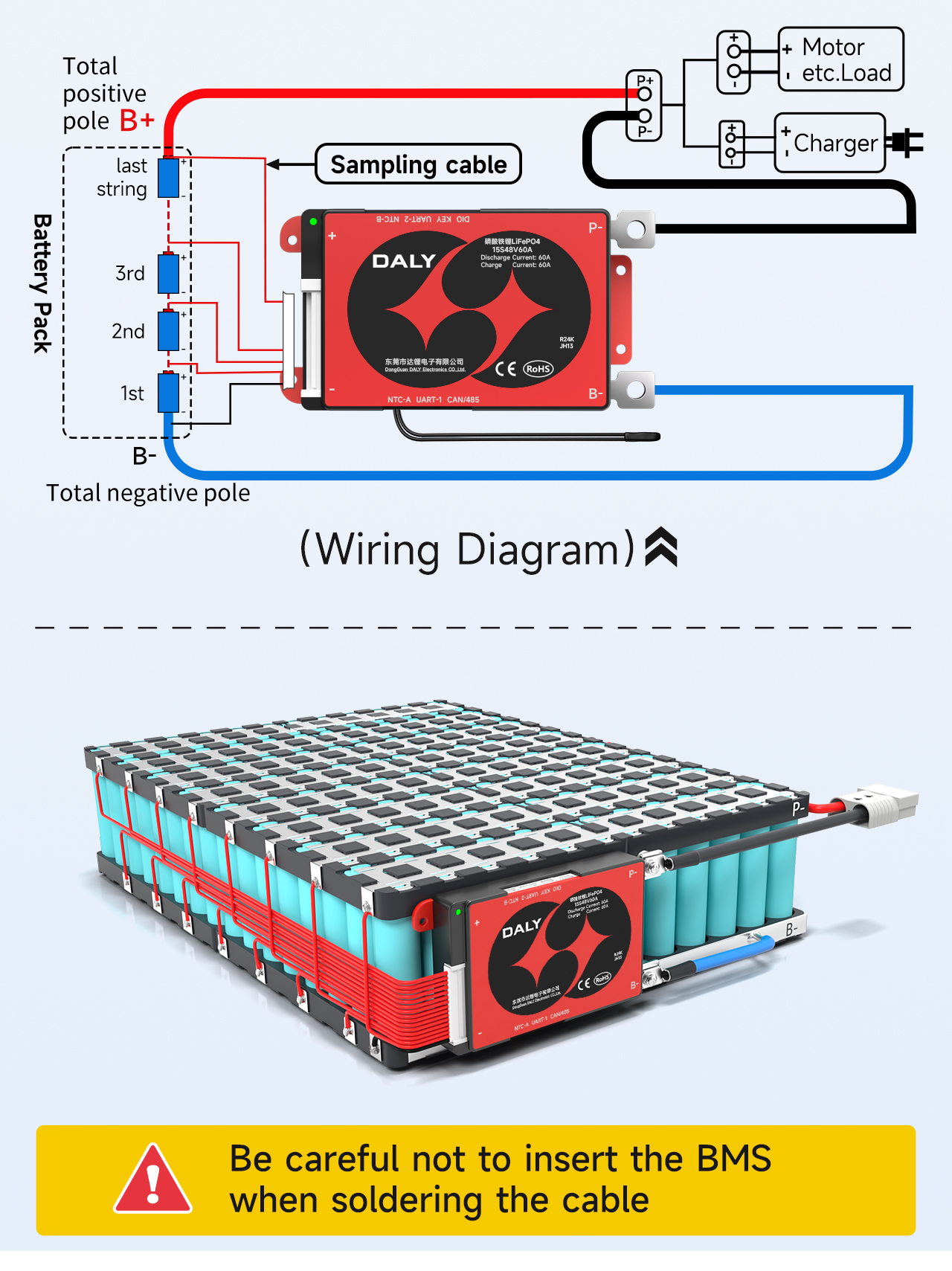

କ୍ୟାବଲ୍ ସରିଯିବା ସମୟରେ ପ୍ରତିରକ୍ଷା ବୋର୍ଡ ଭର୍ତ୍ତି ନକରିବାକୁ ସାବଧାନ ରୁହନ୍ତୁ |
Ⅰ. ନମୁନା ଧାଡିଗୁଡ଼ିକର କ୍ରମକୁ ଚିହ୍ନିତ କର |

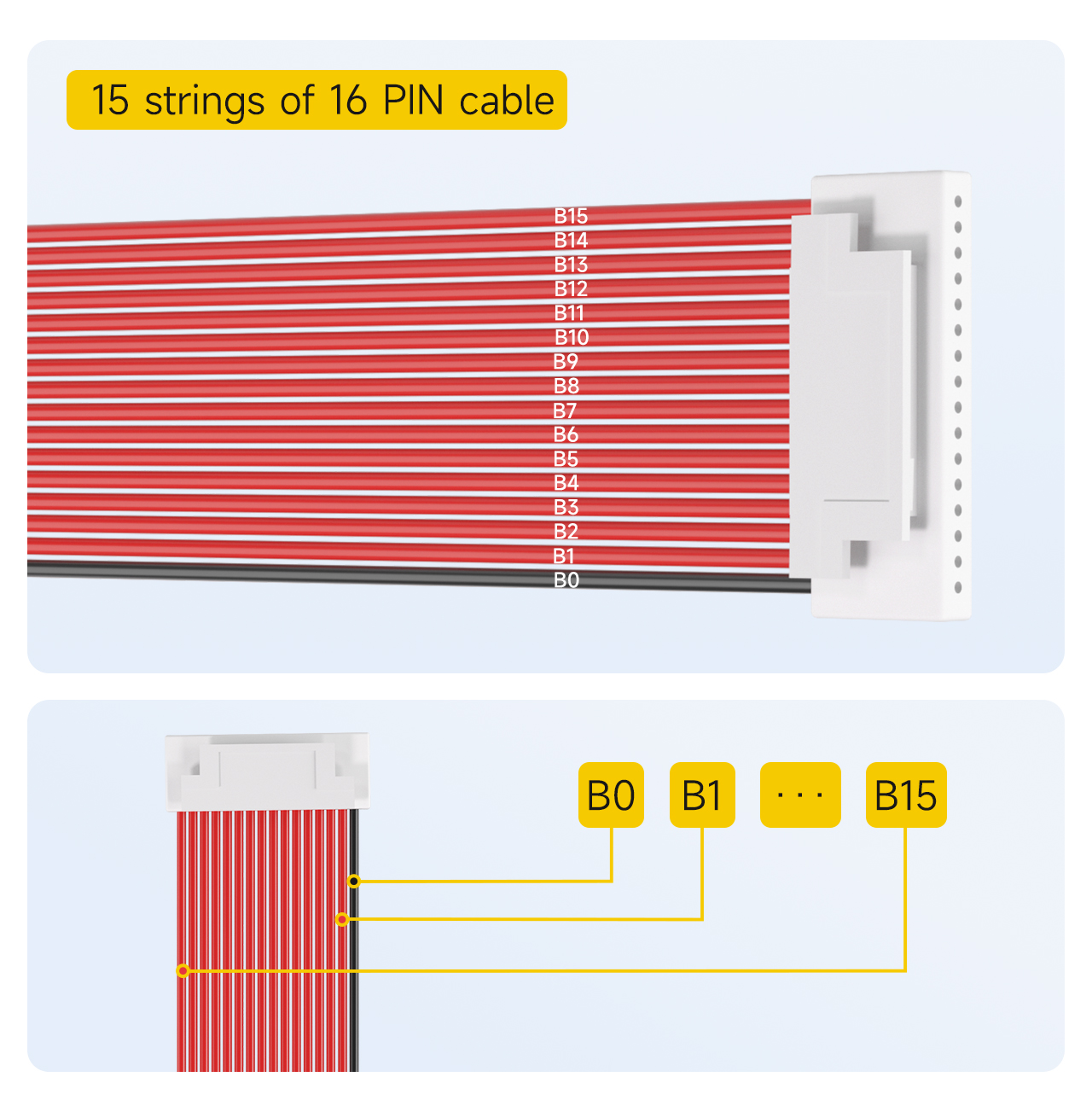

15 ବାଜି16ପିନ୍ କେବୁଲ୍ କରନ୍ତୁ |
ଟିପନ୍ତୁ: ପାଇଁ ଡିଫଲ୍ଟ ନମୁନା କେବୁଲ୍ |15- ସୁରକ୍ଷା ବୋର୍ଡ ବିନ୍ୟାସକରଣ ହେଉଛି |16ପିନ୍
1 କୁ b0 ଭାବରେ କଳା କେବୁଲକୁ ଚିହ୍ନିତ କର |
2 ବ୍ଲାକ୍ କେବୁଲ୍ ପାଖରେ ପ୍ରଥମ ଲାଲ୍ କେବୁଲ୍ B1 ଭାବରେ ଚିହ୍ନିତ ହୁଏ |
... (ଏବଂ ତେଣୁ, କ୍ରମିକ ଭାବରେ ଚିହ୍ନିତ ହୋଇଛି)
16। ଶେଷ ଲାଲ୍ କେବୁଲ୍ ପର୍ଯ୍ୟନ୍ତ, b ଭାବରେ ଚିହ୍ନିତ |15.
Ⅱ. ବ୍ୟାଟେରୀ ୱେଲଡିଂ ପଏଣ୍ଟଗୁଡ଼ିକର କ୍ରମ ଚିହ୍ନିତ କରନ୍ତୁ |

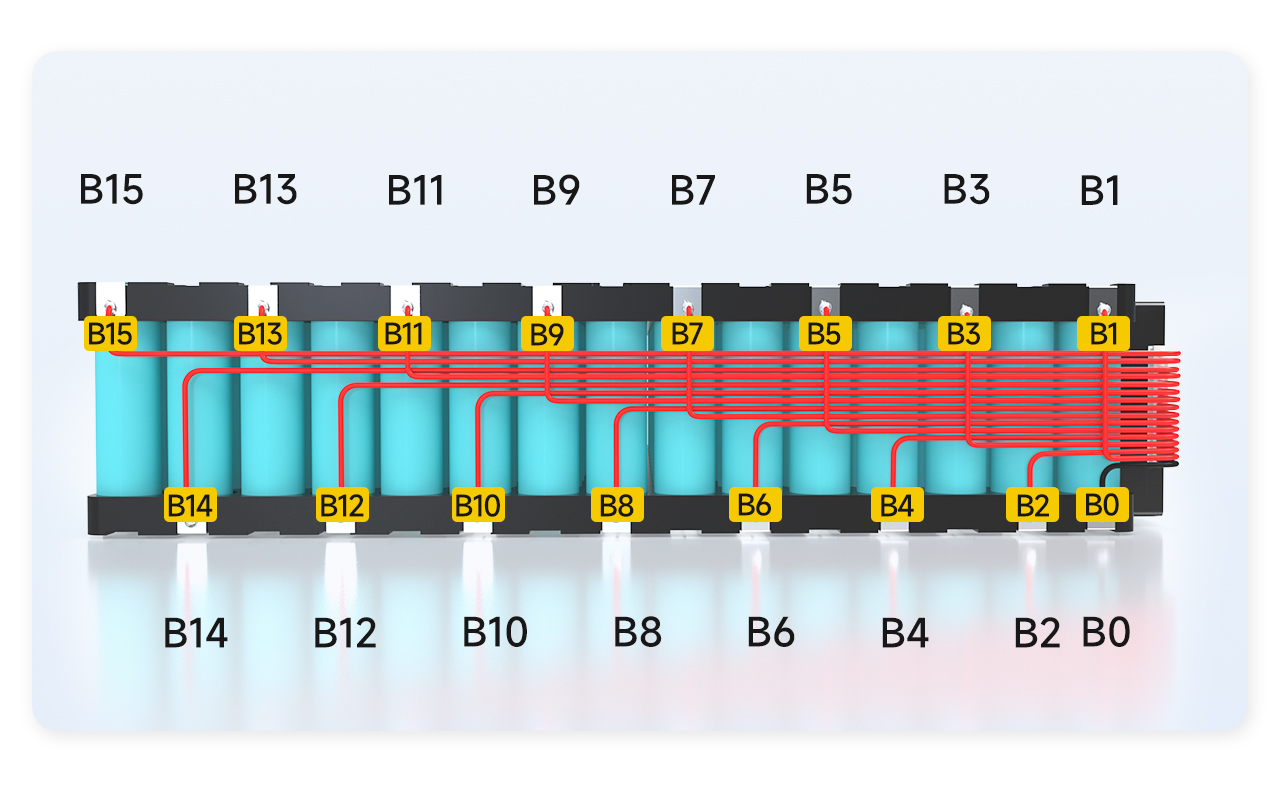

କେବୁଲର ଅନୁରୂପ ୱେଲ୍ଡିଂ ପଏଣ୍ଟର ଅବସ୍ଥାନ ଖୋଜ, ପ୍ରଥମେ ବ୍ୟାଟେରୀରେ ସଂପୃକ୍ତ ବିନ୍ଦୁର ସ୍ଥିତିକୁ ଚିହ୍ନିତ କର |

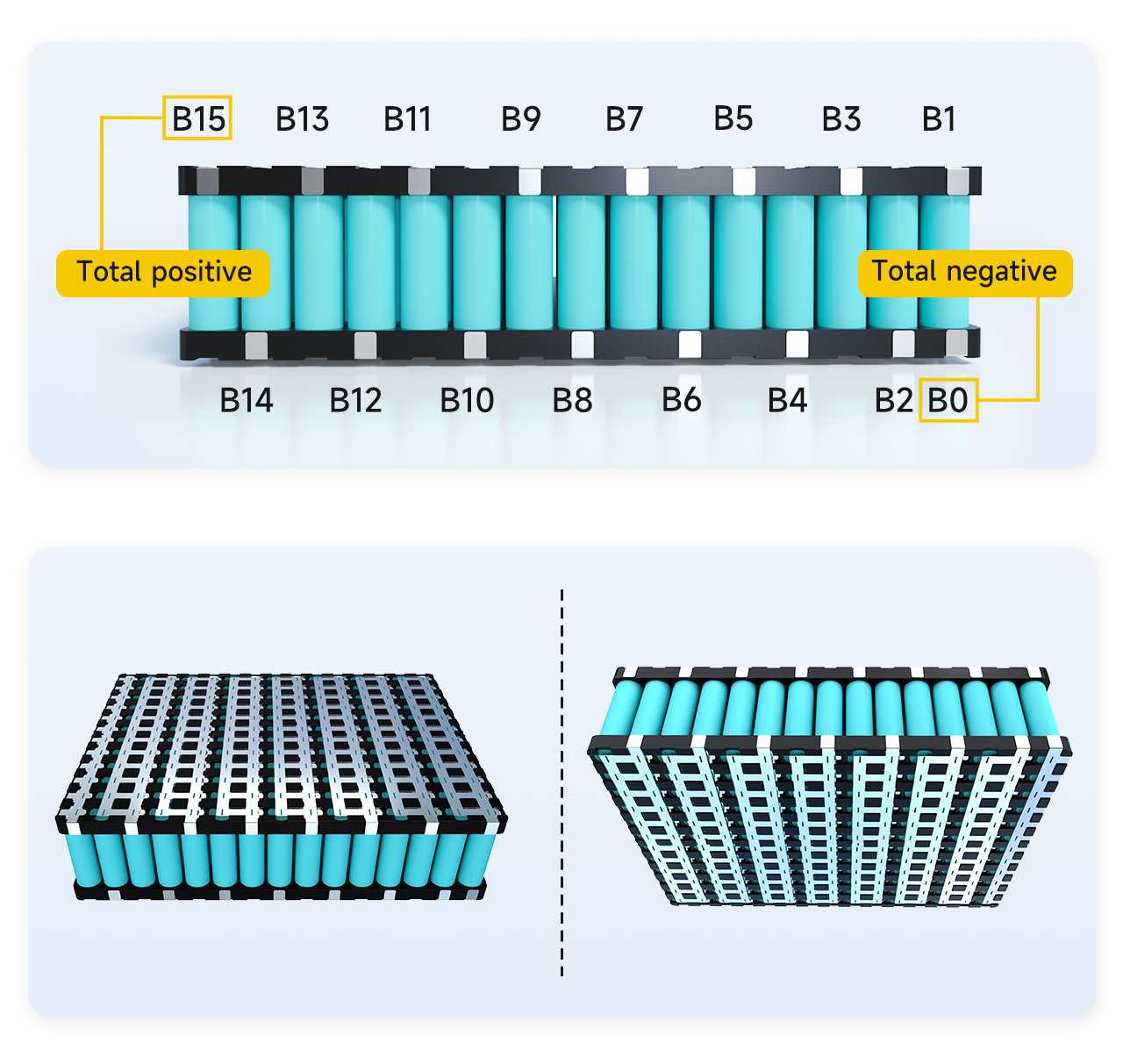

1 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ମୋଟ ନକାରାତ୍ମକ ପୋଲଗୁଡିକ b0 ଭାବରେ ଚିହ୍ନିତ |
2 ବଣ୍ଟ୍ ବ୍ୟାଟେରୀର ପ୍ରଥମ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ପୋଲ ଏବଂ ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗର ନକାରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ B1 ଭାବରେ ଚିହ୍ନିତ ହୁଏ |
3 ବ୍ୟାଟେରୀର ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ ଏବଂ ବ୍ୟାଟେରୀର ନକାରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ B2 ଭାବରେ ଚିହ୍ନିତ ହୁଏ |
... (ଏବଂ ତେଣୁ)
15। ସକରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ |14ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗ୍ ଏବଂ ନକାରାତ୍ମକ ପୋଲ |15th ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗଗୁଡିକ b ଭାବରେ ଚିହ୍ନିତ |14।
16। 15 ତମ ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ଇଲେକ୍ଟ୍ରୋଡ୍ B15 ଭାବରେ ଚିହ୍ନିତ |
ଟିପ୍ପଣୀ: କାରଣ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ସମୁଦାୟ 15 ଷ୍ଟ୍ରିଙ୍ଗ ଅଛି, B15 ମଧ୍ୟ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ର ମୋଟ ସକରାତ୍ମକ ପୋଲ | ଯଦି B15 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ର ମୋଟ ସକରାତ୍ମକ ପର୍ଯ୍ୟାୟ ନୁହେଁ ଯେ ପ୍ରମାଣିତ ହୁଏ ଯେ ମାର୍କିଂର ଆଦେଶ ଭୁଲ ଅଟେ, ଏବଂ ଏହାକୁ ଯାଞ୍ଚ କରାଯିବା ଆବଶ୍ୟକ |
Ⅲ. ସୋଲଡିଂ ଏବଂ ତାର
1 ହେଉଛି କେବୁଲର B0 ବ୍ୟାଟେରୀର B0 ସ୍ଥିତିକୁ ବିକ୍ରି କରାଯାଏ |
୨। ବ୍ୟାଟେରୀର B1 ସ୍ଥିତିକୁ କେବୁଲ୍ B1 ବିକ୍ରି ହୋଇଛି |
... (ଏବଂ ତେଣୁ, କ୍ରମରେ ୱେଲଡିଂ)
16 ସୋଲ୍ସ B15 ବ୍ୟାଟେରୀର B15 ସ୍ଥିତିକୁ ବିକ୍ରି କରାଯାଏ |
Ⅳ. ଚିହ୍ନଟ କରିବା ଭୋଲଟେଜ୍ |

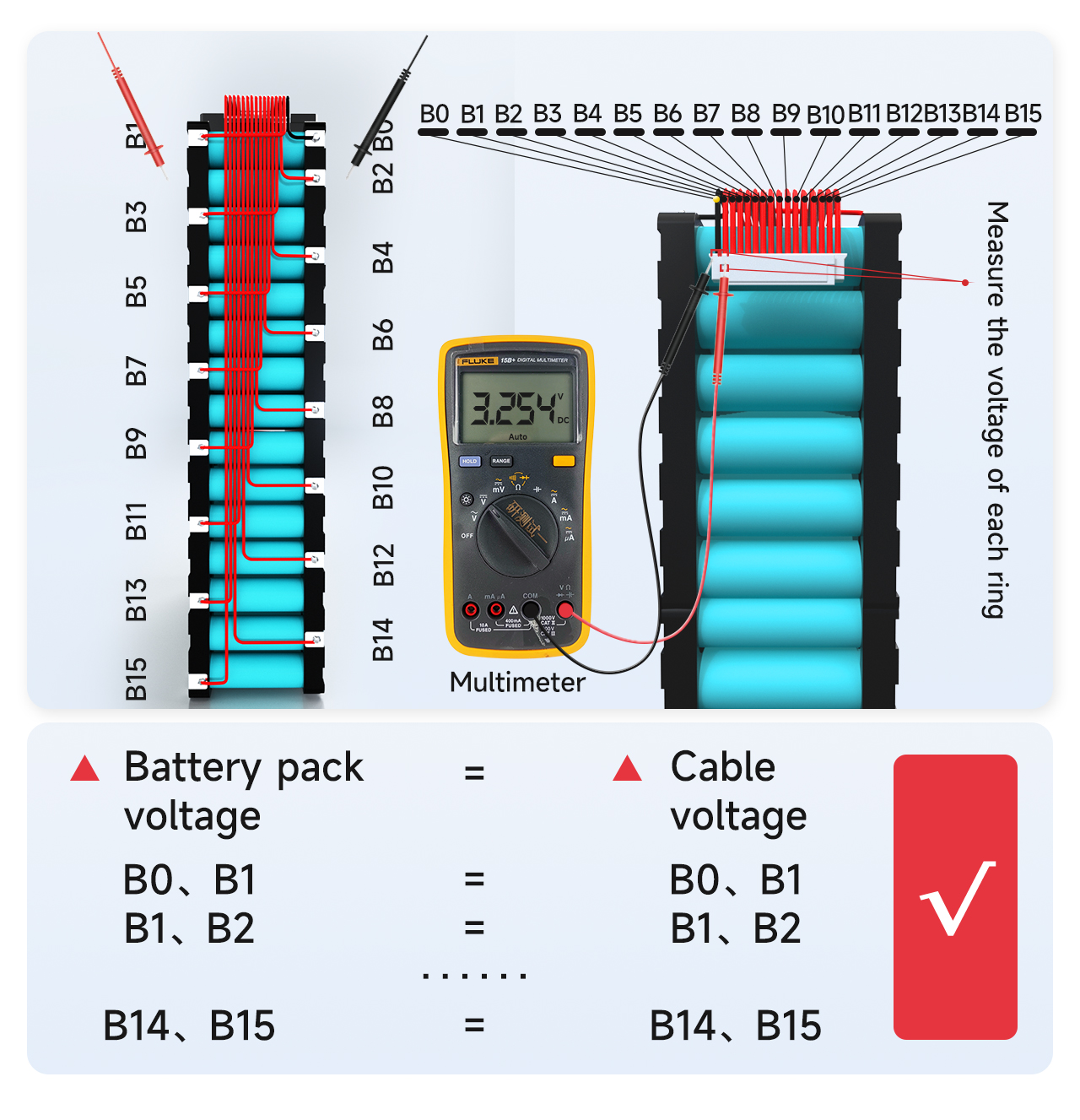

ସଠିକ୍ ଭୋଲଟେଜ୍ ଦ୍ୱାରା ସଂଗୃହିତ ଏକ ମଲ୍ଟିଟେଜ୍ ସହିତ ସଂଲଗ୍ନ କେବୁଲ ମଧ୍ୟରେ ଭୋଲଟେଜ୍ ମାପନ୍ତୁ |
1। କେବୁଲ୍ B0 ରୁ B1 ପର୍ଯ୍ୟନ୍ତ b0 ରୁ b1 ପର୍ଯ୍ୟନ୍ତ b1 ପର୍ଯ୍ୟନ୍ତ b1 ର ଭୋଲଟେଜ୍ ସହିତ b1 ପର୍ଯ୍ୟନ୍ତ | ଯଦି ଏହା ସମାନ, ଏହା ପ୍ରମାଣ କରେ ଯେ ଭୋଲଟେଜ୍ ସଂଗ୍ରହ ସଠିକ୍ ଅଟେ | ଯଦି ନୁହେଁ, ଏହା ପ୍ରମାଣ କରେ ଯେ ସଂଗ୍ରହ ରେଖା ଦୁର୍ବଳ ଭାବରେ ୱେଲଡ ହୋଇଛି, ଏବଂ କେବୁଲର ପୁନ - ୱେଲଡ ହେବା ଆବଶ୍ୟକ | ଆନାଲୋଲୋଜି ଦ୍ୱାରା, ଅନ୍ୟ ଷ୍ଟ୍ରିଙ୍ଗ୍ ର ଭୋଲ୍ଟେଜ୍ ସଠିକ୍ ଭାବରେ ସଂଗ୍ରହ କରାଯାଇଛି କି ନାହିଁ ମାପ |
2 ପ୍ରତ୍ୟେକ ଷ୍ଟ୍ରିଙ୍ଗର ଭୋଲଟେଜ୍ ପାର୍ଥକ୍ୟ 1v ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ | ଯଦି ଏହା 1V ରୁ ଅଧିକ, ଏହାର ଅର୍ଥ ହେଉଛି ତାର ତାରତା ସହିତ ଏକ ସମସ୍ୟା ଅଛି, ଏବଂ ଚିହ୍ନଟ ପାଇଁ ଆପଣଙ୍କୁ ପୂର୍ବ ପଦକ୍ଷେପକୁ ପୁନରାବୃତ୍ତି କରିବାକୁ ପଡିବ |
Ⅴ. ସୁରକ୍ଷା ବୋର୍ଡ ଗୁଣର ଚିହ୍ନଟ |
! ସର୍ବଦା ସଠିକ୍ ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ବୋର୍ଡରେ ପ୍ଲଗ କରିବା ପୂର୍ବରୁ ଚିହ୍ନଟ ହୁଏ!

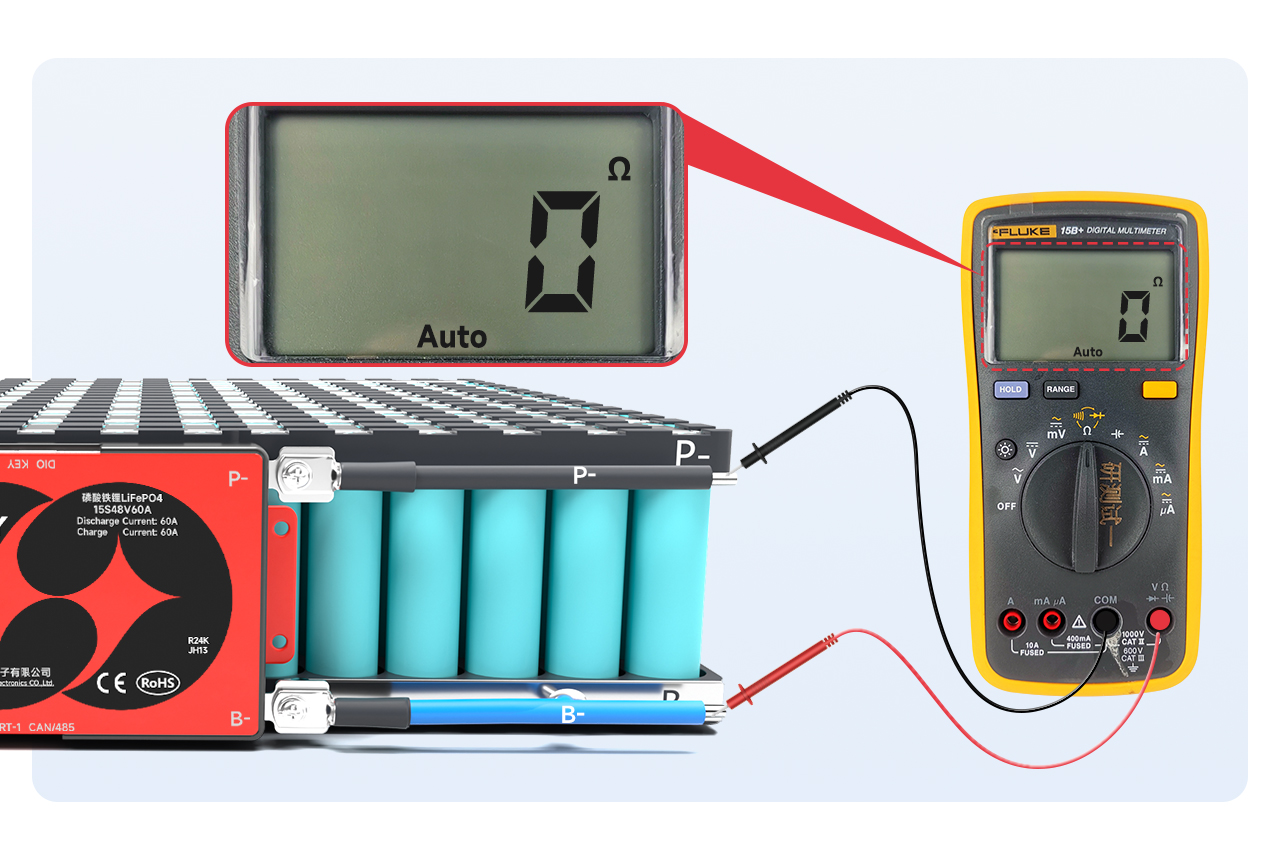

ମଲ୍ଟିମିଟର ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସ୍ତରକୁ ଆଡଜଷ୍ଟ୍ କରନ୍ତୁ ଏବଂ B- ଏବଂ P- ମଧ୍ୟରେ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମାପନ୍ତୁ | ଯଦି ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସଂଯୁକ୍ତ, ଏହା ପ୍ରମାଣ କରେ ଯେ ସୁରକ୍ଷା ବୋର୍ଡ ଭଲ ଅଟେ |
ଟିପନ୍ତୁ: ଆପଣ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟକୁ ଦେଖି ଡିଜନନର ବିଚାର କରିପାରିବେ | ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟ 0ω, ଯାହାର ଅର୍ଥ ହେଉଛି ବେନେକ୍ସନ୍ | ମଲ୍ଟିମିଟରର ତ୍ରୁଟି ହେତୁ ସାଧାରଣତ ୧୦, 10ω ରୁ କମ୍ ଅର୍ଥ ହେଉଛି; ଆପଣ ମଲିମିଟରକୁ ବୁଜେଜର୍ ରେ ଆଡଜଷ୍ଟ କରିପାରିବେ | ଏକ ବିପ୍ ଶବ୍ଦ ଶୁଣିପାରେ |
ଧ୍ୟାନ ଦିଅନ୍ତୁ:
1 ଏକ ନରମ ସୁଇଚ୍ ସହିତ ପ୍ରତିରକ୍ଷା ବୋର୍ଡ ସୁଇଚ୍ ସହିତ ସୁଇଚ୍ ସହିତ ଧ୍ୟାନ ଦେବା ଆବଶ୍ୟକ କରେ |
2 ଯଦି ସୁରକ୍ଷା ବୋର୍ଡ ପରିଚାଳନା କରୁନାହିଁ, ଦୟାକରି ପରବର୍ତ୍ତୀ ପଦକ୍ଷେପକୁ ବନ୍ଦ କରନ୍ତୁ ଏବଂ ପ୍ରକ୍ରିୟାକରଣ ପାଇଁ ବିକ୍ରୟ କର୍ମଚାରୀଙ୍କୁ ଯୋଗାଯୋଗ କରନ୍ତୁ |
Ⅵ. ଆଉଟପୁଟ୍ ଲାଇନକୁ ସଂଯୋଗ କରନ୍ତୁ |

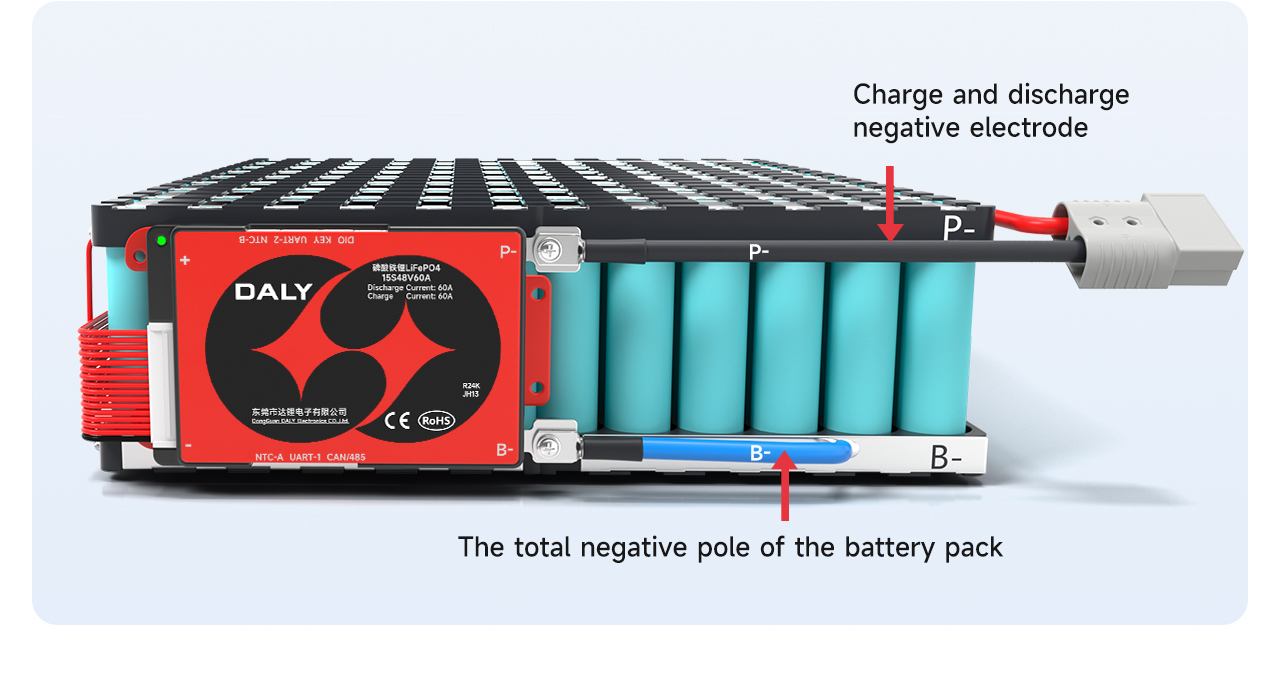

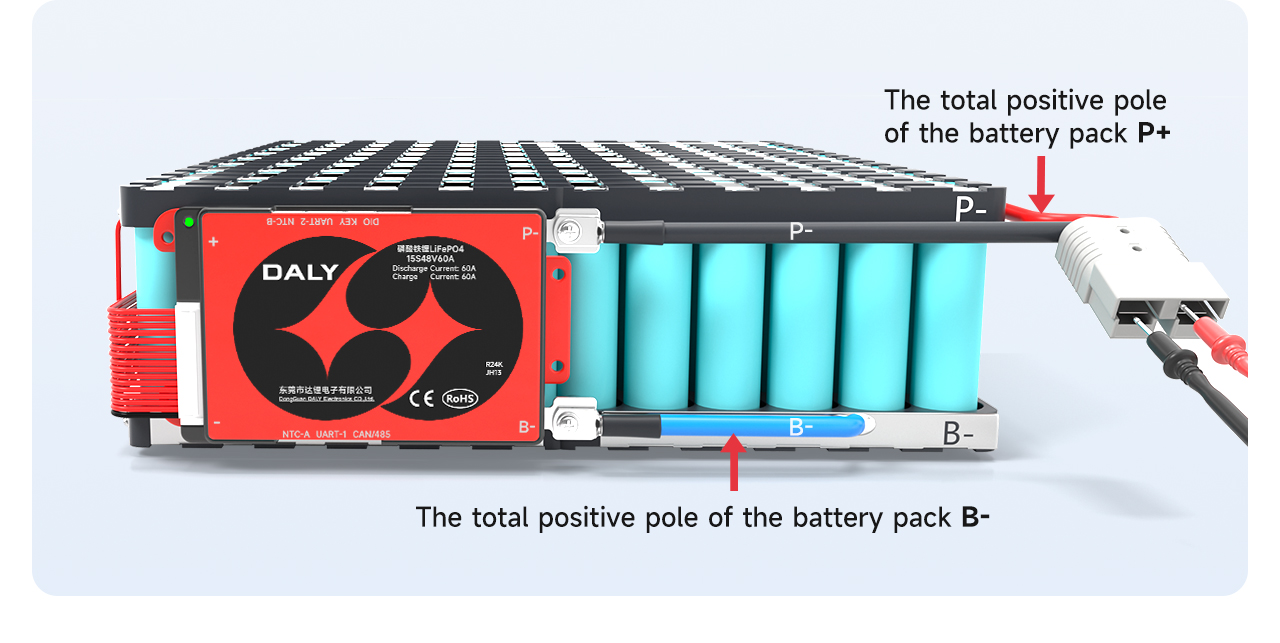

ନିଶ୍ଚିତ କରିବା ପରେ ସୁରକ୍ଷା ବୋର୍ଡ ସାଧାରଣ, ସ soldier ନିକ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ମୋଟ ନକାରାତ୍ମକ b- ସୁରକ୍ଷା ବୋର୍ଡରେ ଥିବା ପି-ଲାଇନ୍ ଚାର୍ଜ ଏବଂ ଡିସଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲକୁ ବିକ୍ରି ହୁଏ |
ୱେଲଡିଂ ପରେ, ଓଭରପ୍ରୋଟେଲ୍ ବୋର୍ଡର ଭୋଲଟେଜ୍ ବ୍ୟାଟେରୀ ଭୋଲଟେଜ୍ ସହିତ ସମାନ କି?
ଓଭର-ବୋର୍ଡ ଭୋଲଟେଜ୍ ଚିହ୍ନଟ କରନ୍ତୁ: (B-, P +) ଭୋଲଟେଜ୍ = (p-, p +) ଭୋଲଟେଜ୍ |
ଚାର୍ଜର ସକରାତ୍ମକ ପୋଲ ଏବଂ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ସମୁଦାୟ ସକରାତ୍ମକ ପୋଲ ସହିତ ସିଧାସଳଖ ସଂଯୁକ୍ତ |
ଟିପ୍ପଣୀ: ବିଭାଜନର ଚାର୍ଜ ହୋଇଥିବା ପୋର୍ଟ ଏବଂ ଡି-ଲାଇନ୍ ବୋର୍ଡର ରଚନା ବନ୍ଦର ଅଲଗା, ଏବଂ ଅତିରିକ୍ତ ସି-ଲାଇନ (ହଳଦିଆ) ଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲ ସହିତ ସଂଯୁକ୍ତ ହେବା ଆବଶ୍ୟକ; ଡି-ଲାଇନ୍ ଡିସଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲ ସହିତ ସଂଯୁକ୍ତ |

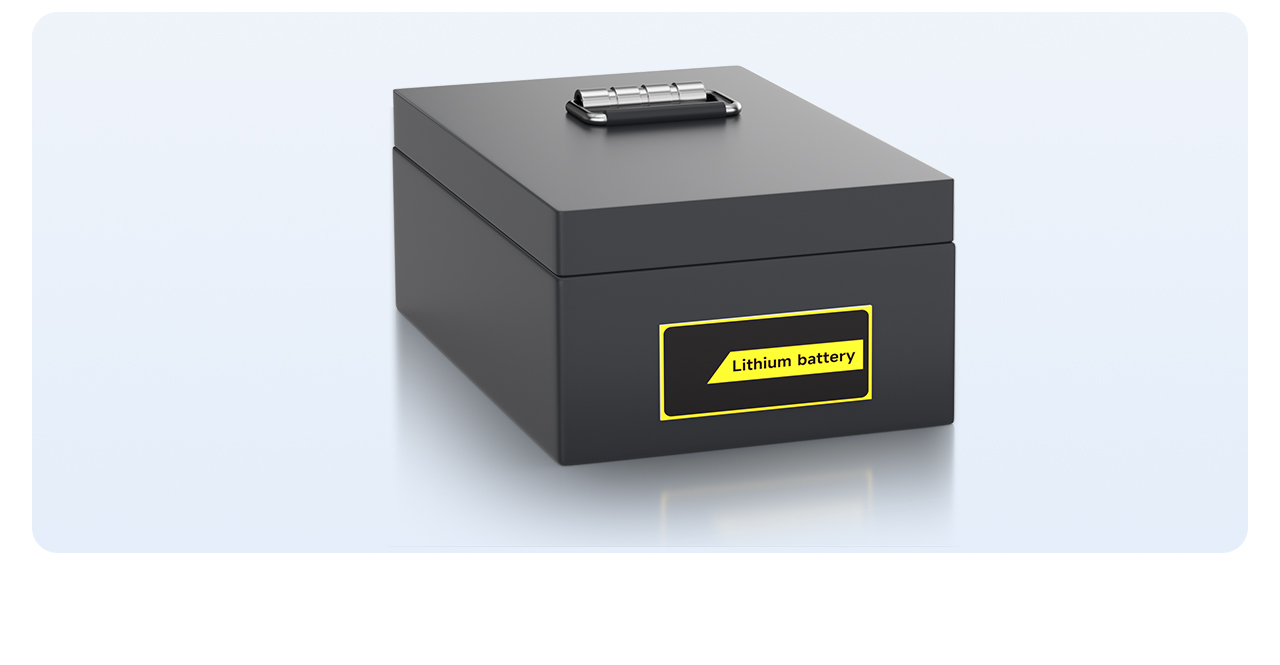

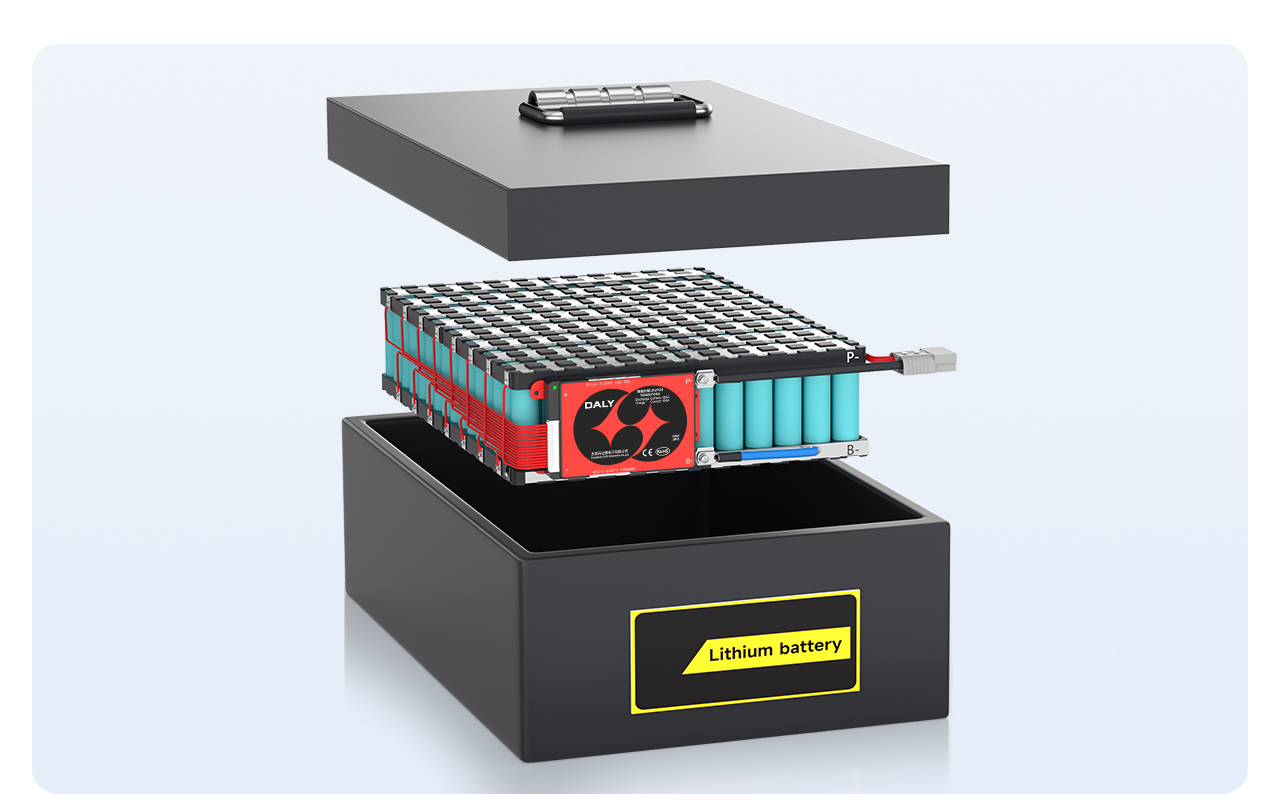

ଶେଷରେ, ବ୍ୟାଟେରୀ ବାକ୍ସ ଭିତରେ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ଭିତରେ ରଖନ୍ତୁ, ଏବଂ ଏକ ସମାପ୍ତ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ଏକତ୍ରିତ ହୋଇଛି |
