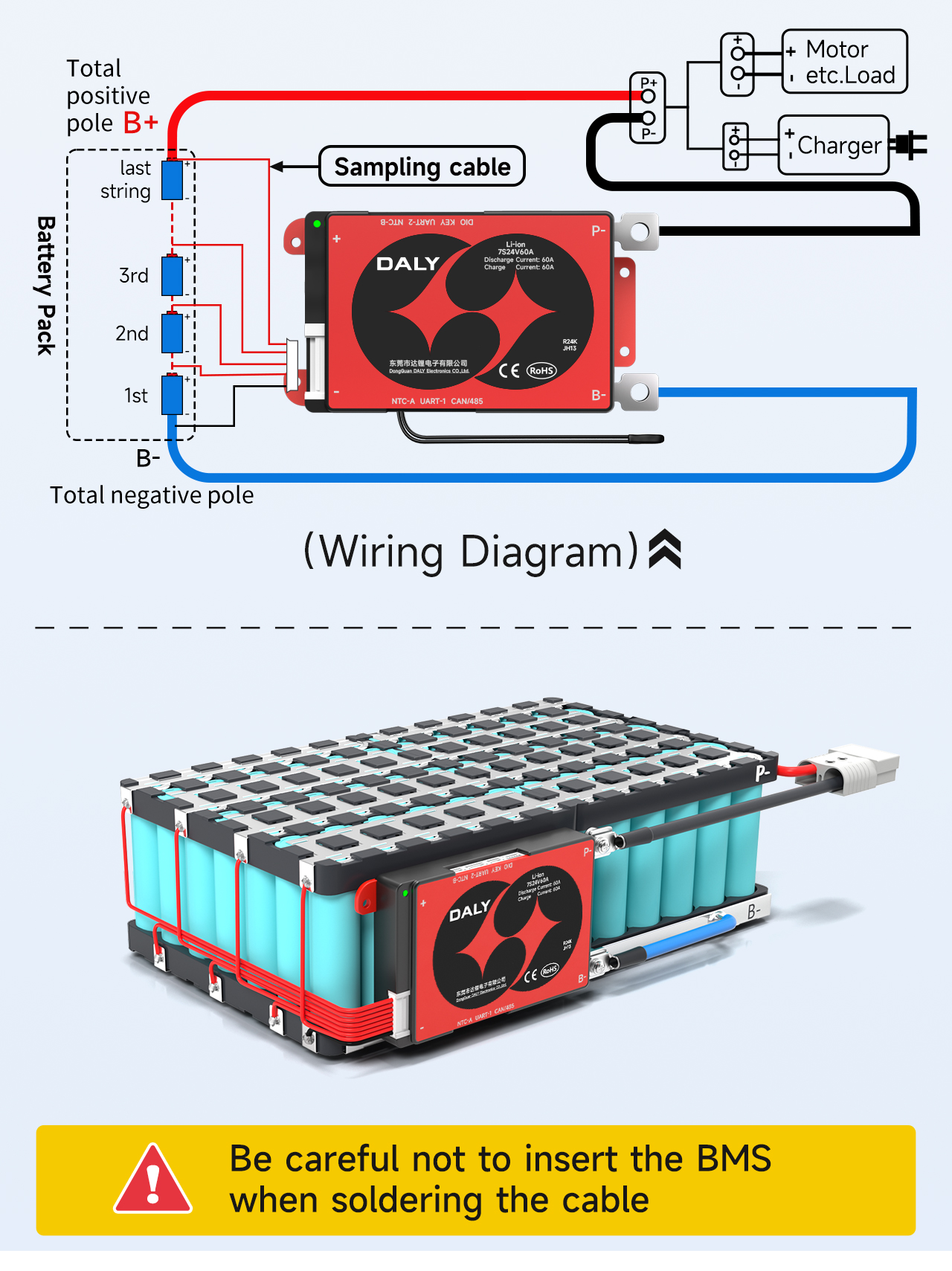

ଷ୍ଟାଣ୍ଡାର୍ଡ ଏବଂ ସ୍ମାର୍ଟ 7S BMS ତାରଯୁକ୍ତ ଟ୍ୟୁଟୋରିଆଲ୍ |
ଏକ 7 ନିଅ |S12Pଏକ ଉଦାହରଣ ଭାବରେ 18650 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ |
କେବୁଲ ସୋଲଡିଂ କରିବା ସମୟରେ ପ୍ରତିରକ୍ଷା ବୋର୍ଡ ଭର୍ତ୍ତି ନକରିବାକୁ ସାବଧାନ |

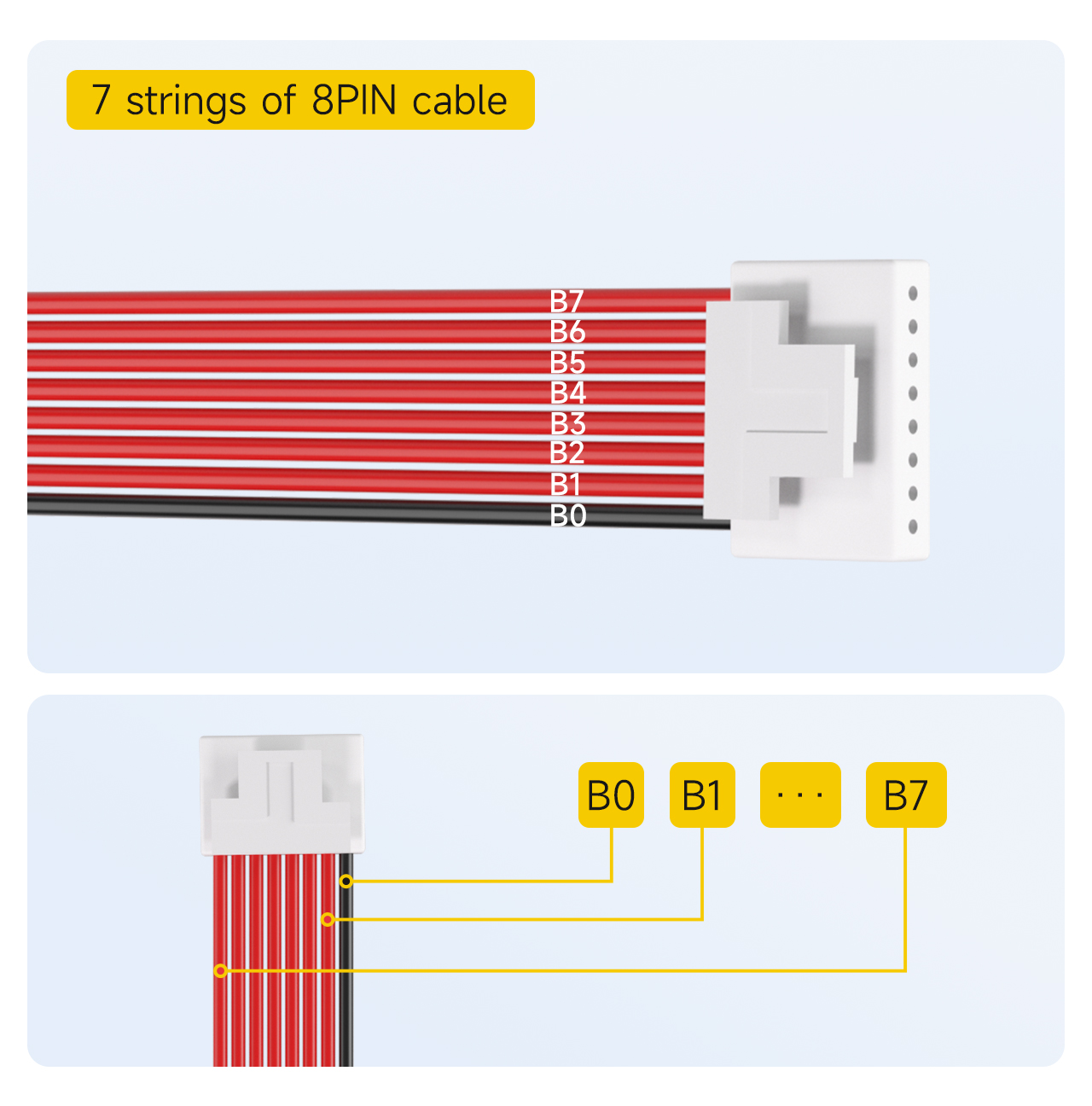

Ⅰ। ନମୁନା ସଂଗ୍ରହର କ୍ରମକୁ ଚିହ୍ନିତ କର |
ସହିତ 7S BMS ସହିତ |8ପିନ୍ କେବୁଲ୍ |
ଟିପନ୍ତୁ: ପାଇଁ ଡିଫଲ୍ଟ ନମୁନା ସଂଗ୍ରହ କେବୁଲ୍ |7- ଷ୍ଟ୍ରିଙ୍ଗ୍ ସୁରକ୍ଷା ବୋର୍ଡ ବିନ୍ୟାସ ହେଉଛି |8ପିନ୍
କଳା କେବୁଲକୁ B0 ଭାବରେ ଚିହ୍ନିତ କର |
2। କଳା କେବୁଲ୍ ପାଖରେ ଥିବା ପ୍ରଥମ ଲାଲ୍ କେବୁଲ୍ B1 ଭାବରେ ଚିହ୍ନିତ |
... (ଏବଂ ସେହିପରି, କ୍ରମାଗତ ଭାବରେ ଚିହ୍ନିତ)
8। ଶେଷ ଲାଲ୍ କେବୁଲ୍ ପର୍ଯ୍ୟନ୍ତ, B ଭାବରେ ଚିହ୍ନିତ |7.

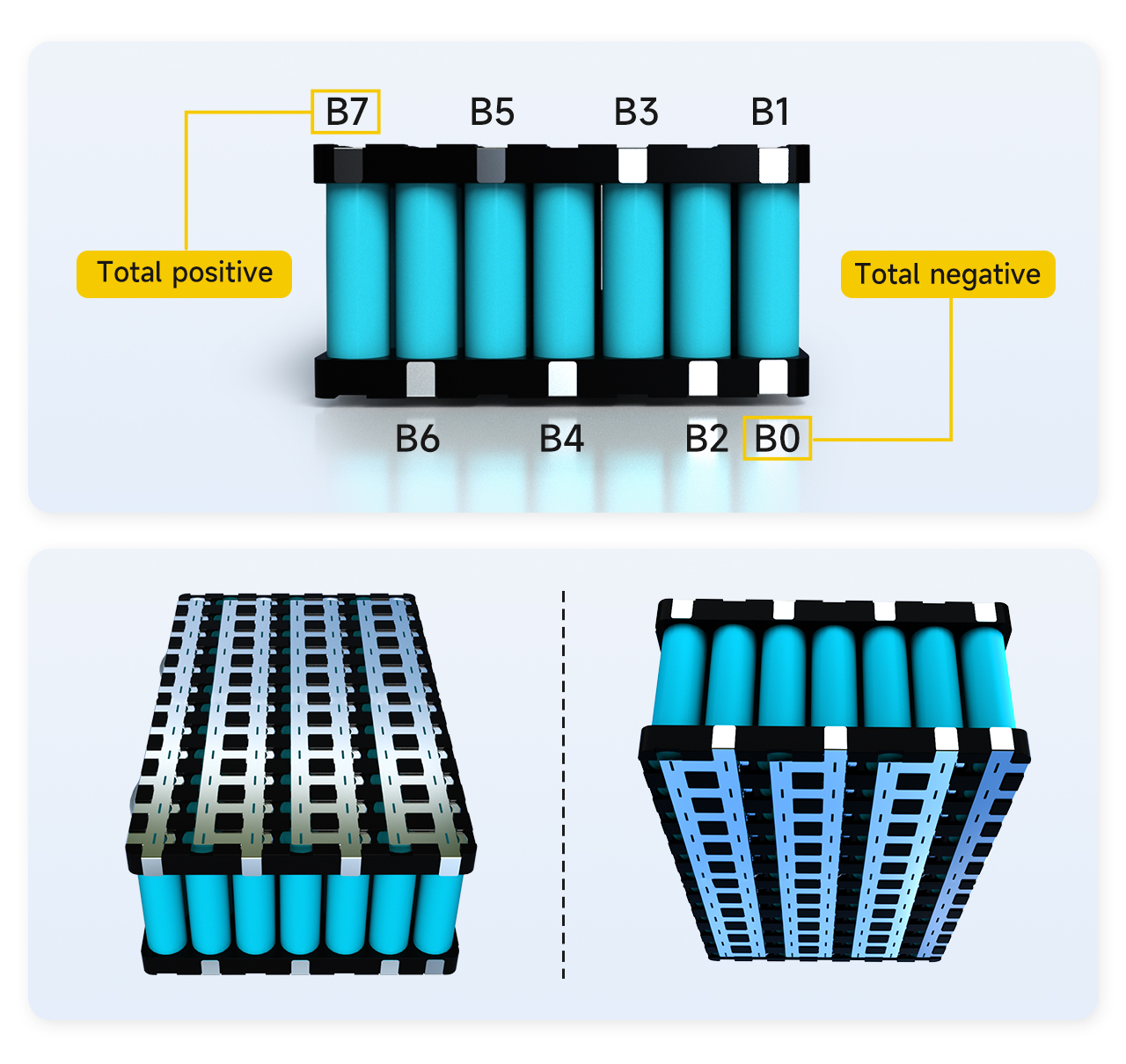

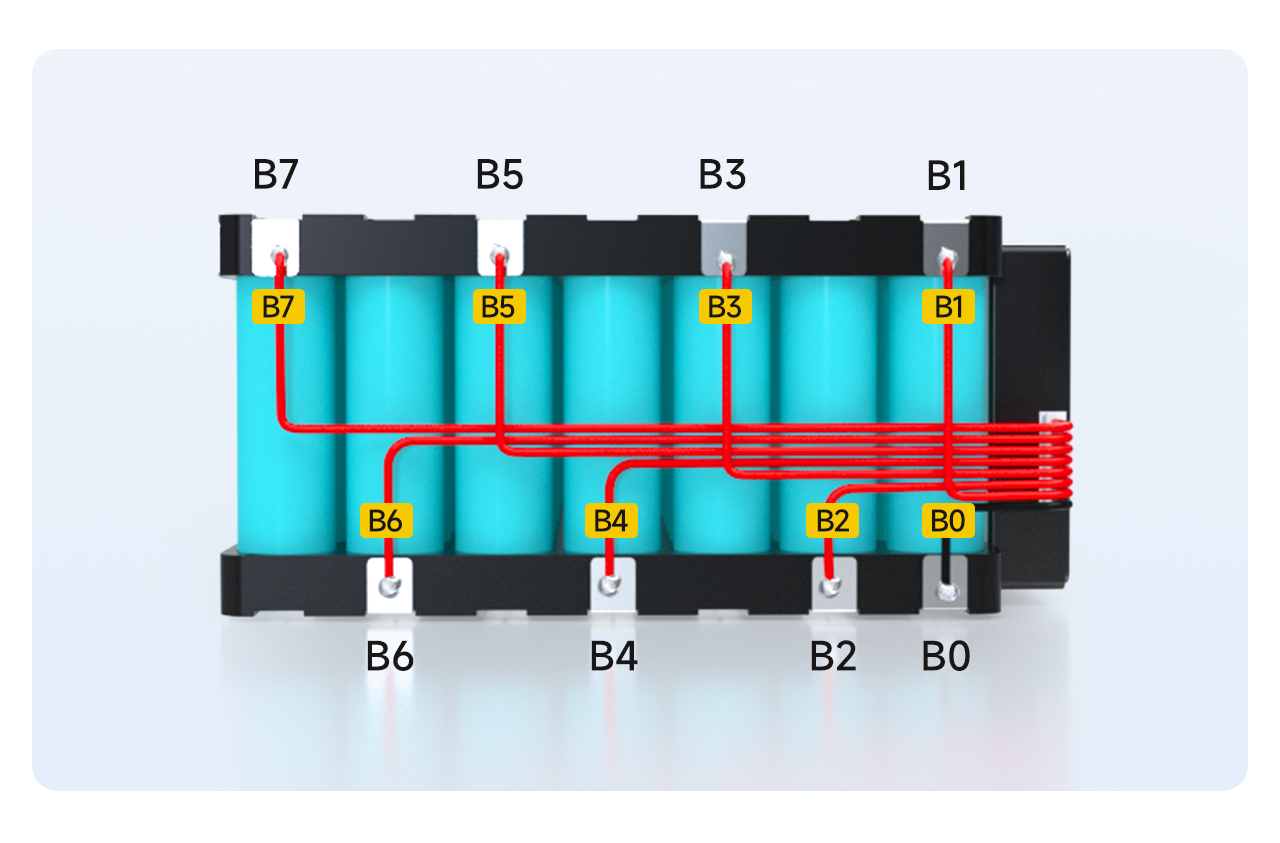

Ⅱ।ବ୍ୟାଟେରୀ ୱେଲଡିଂ ପଏଣ୍ଟଗୁଡିକର କ୍ରମ ଚିହ୍ନଟ କରନ୍ତୁ |
କେବୁଲର ଅନୁରୂପ ୱେଲଡିଂ ପଏଣ୍ଟ୍ର ସ୍ଥିତି ଖୋଜ, ପ୍ରଥମେ ବ୍ୟାଟେରୀରେ ସଂପୃକ୍ତ ବିନ୍ଦୁର ସ୍ଥିତିକୁ ଚିହ୍ନିତ କର |
ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ମୋଟ ନକାରାତ୍ମକ ପୋଲକୁ B0 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି |
ବ୍ୟାଟେରୀର ପ୍ରଥମ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ପୋଲ ଏବଂ ବ୍ୟାଟେରୀର ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗର ନକାରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ B1 ଭାବରେ ଚିହ୍ନିତ |
ବ୍ୟାଟେରୀର ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ପୋଲ ଏବଂ ବ୍ୟାଟେରୀର ତୃତୀୟ ଷ୍ଟ୍ରିଙ୍ଗର ନକାରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ B2 ଭାବରେ ଚିହ୍ନିତ |
... (ଏବଂ ସେହିପରି)
7। ର ସକାରାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗ |6th ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗ୍ ଏବଂ ନେଗେଟିଭ୍ ପୋଲ୍ |7th ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗକୁ B ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି |6.
7। ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗର ସକରାତ୍ମକ ଇଲେକ୍ଟ୍ରୋଡ୍ B7 ଭାବରେ ଚିହ୍ନିତ |
ଟିପନ୍ତୁ: ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ରେ ମୋଟ 7 ଟି ଷ୍ଟ୍ରିଙ୍ଗ୍ ଥିବାରୁ B7 ମଧ୍ୟ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ମୋଟ ପଜିଟିଭ୍ ପୋଲ ଅଟେ | ଯଦି B7 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ସମୁଦାୟ ସକରାତ୍ମକ ପର୍ଯ୍ୟାୟ ନୁହେଁ, ଏହା ପ୍ରମାଣ କରେ ଯେ ମାର୍କିଂର କ୍ରମ ଭୁଲ ଅଟେ, ଏବଂ ଏହାକୁ ପୁନ check ଯାଞ୍ଚ ଏବଂ ଚିହ୍ନିତ କରାଯିବା ଆବଶ୍ୟକ |
Ⅲ।ବିକ୍ରୟ ଏବଂ ତାର
କେବୁଲର B0 ବ୍ୟାଟେରୀର B0 ସ୍ଥିତିକୁ ବିକ୍ରି ହୁଏ |
କେବୁଲ୍ B1 ବ୍ୟାଟେରୀର B1 ସ୍ଥିତିକୁ ବିକ୍ରି ହୁଏ |
... (ଏବଂ ସେହିପରି, କ୍ରମରେ ୱେଲ୍ଡିଂ)
8। କେବୁଲ୍ B7 ବ୍ୟାଟେରୀର B7 ସ୍ଥିତିକୁ ବିକ୍ରି ହୁଏ |

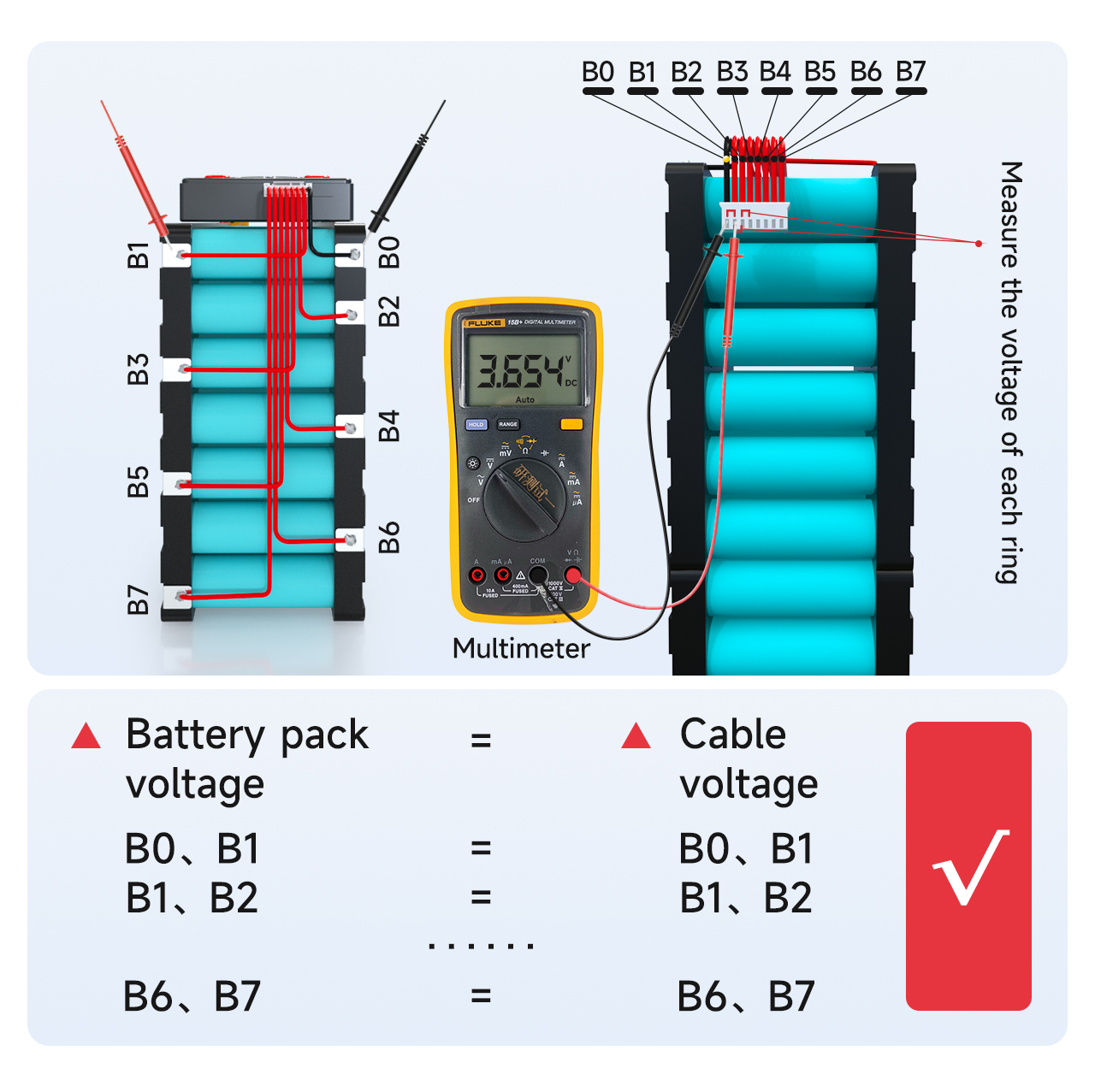

Ⅳ। ଭିoltage ଚିହ୍ନଟ |
ସଠିକ୍ ଭୋଲଟେଜ୍ କେବୁଲ ଦ୍ୱାରା ସଂଗୃହିତ ହୋଇଛି କି ନାହିଁ ନିଶ୍ଚିତ କରିବାକୁ ମଲ୍ଟିମିଟର ସହିତ ସଂଲଗ୍ନ କେବୁଲ ମଧ୍ୟରେ ଥିବା ଭୋଲଟେଜ ମାପ |
କେବୁଲ୍ B0 ରୁ B1 ର ଭୋଲଟେଜ୍ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ B0 ରୁ B1 ର ଭୋଲଟେଜ୍ ସହିତ ସମାନ କି ନାହିଁ ମାପନ୍ତୁ | ଯଦି ଏହା ସମାନ, ଏହା ପ୍ରମାଣ କରେ ଯେ ଭୋଲଟେଜ୍ ସଂଗ୍ରହ ସଠିକ୍ ଅଟେ | ଯଦି ନୁହେଁ, ଏହା ପ୍ରମାଣ କରେ ଯେ ସଂଗ୍ରହ ରେଖା ଦୁର୍ବଳ ଭାବରେ ୱେଲ୍ଡ ହୋଇଛି, ଏବଂ କେବୁଲକୁ ପୁନ w ୱେଲ୍ଡ କରାଯିବା ଆବଶ୍ୟକ | ଅନୁରୂପ ଭାବରେ, ଅନ୍ୟ ଷ୍ଟ୍ରିଙ୍ଗଗୁଡିକର ଭୋଲ୍ଟେଜ୍ ସଠିକ୍ ଭାବରେ ସଂଗୃହିତ ହୋଇଛି କି ନାହିଁ ମାପ |
ପ୍ରତ୍ୟେକ ଷ୍ଟ୍ରିଙ୍ଗର ଭୋଲଟେଜ୍ ପାର୍ଥକ୍ୟ 1V ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ | ଯଦି ଏହା 1V ଅତିକ୍ରମ କରେ, ଏହାର ଅର୍ଥ ହେଉଛି ତାରରେ ଏକ ସମସ୍ୟା ଅଛି, ଏବଂ ଚିହ୍ନଟ ପାଇଁ ଆପଣଙ୍କୁ ପୂର୍ବ ପଦକ୍ଷେପକୁ ପୁନରାବୃତ୍ତି କରିବାକୁ ପଡିବ |
Ⅴ.ପିରୋଟେକ୍ସନ୍ ବୋର୍ଡ ଗୁଣବତ୍ତା ଚିହ୍ନଟ |
! ସୁରକ୍ଷା ବୋର୍ଡରେ ପ୍ଲଗ୍ କରିବା ପୂର୍ବରୁ ସର୍ବଦା ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ସଠିକ୍ ଭୋଲଟେଜ୍ ଚିହ୍ନଟ ହୋଇଛି!

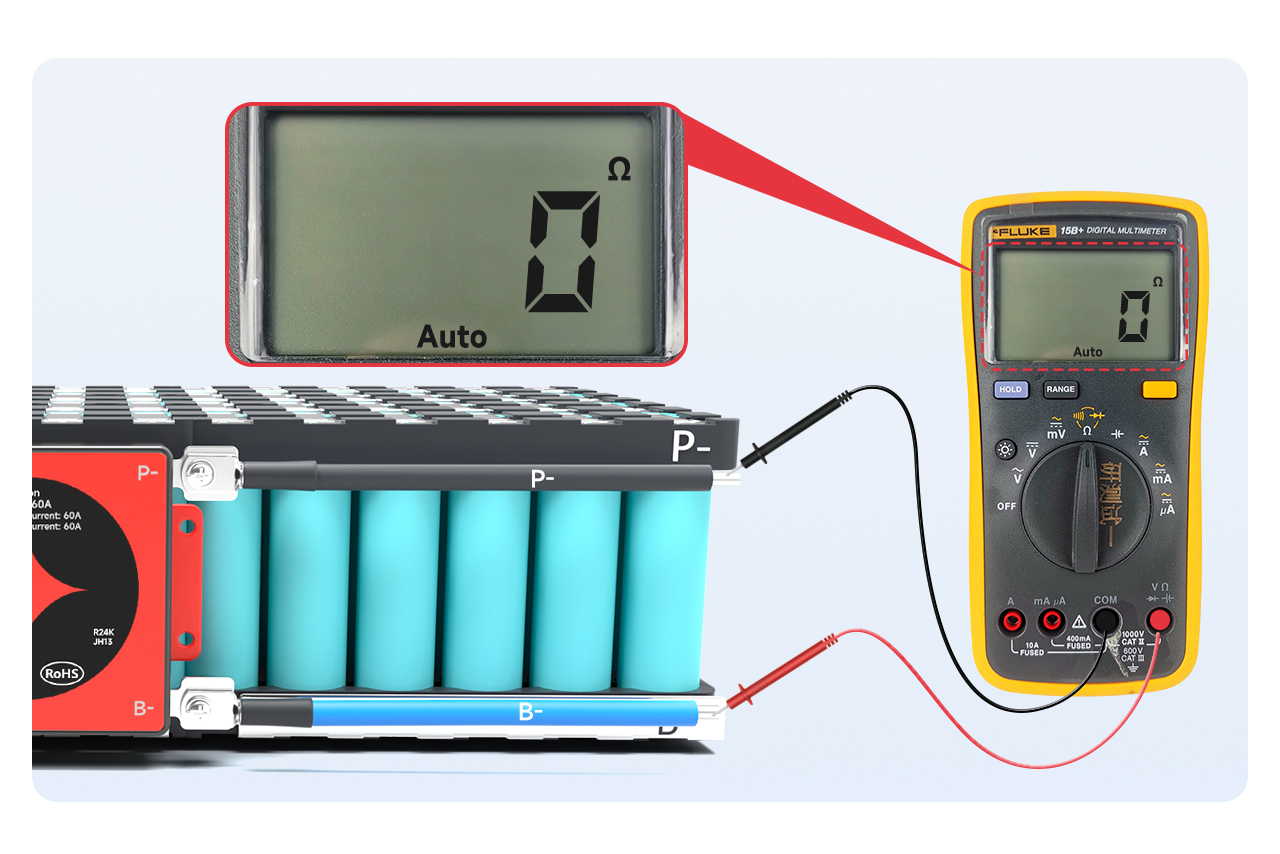

ମଲ୍ଟିମିଟରକୁ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସ୍ତରରେ ଆଡଜଷ୍ଟ କରନ୍ତୁ ଏବଂ B- ଏବଂ P- ମଧ୍ୟରେ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧକୁ ମାପନ୍ତୁ | ଯଦି ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସଂଯୁକ୍ତ, ଏହା ପ୍ରମାଣ କରେ ଯେ ସୁରକ୍ଷା ବୋର୍ଡ ଭଲ ଅଟେ |
ଟିପନ୍ତୁ: ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟକୁ ଦେଖି ଆପଣ ଚାଳନାକୁ ବିଚାର କରିପାରିବେ | ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟ ହେଉଛି 0Ω, ଯାହାର ଅର୍ଥ ହେଉଛି ଚାଳନା | ମଲ୍ଟିମିଟରର ତ୍ରୁଟି ହେତୁ,ସାଧାରଣତ ,,10mΩ ରୁ କମ୍ ଅର୍ଥ ହେଉଛି ଚାଳନା; ତୁମେ ମଧ୍ୟ ମଲ୍ଟିମିଟରକୁ ବଜର୍ ସହିତ ଆଡଜଷ୍ଟ କରିପାରିବ | ଏକ କ୍ରନ୍ଦନ ଶବ୍ଦ ଶୁଣାଯାଏ |
ଟିପନ୍ତୁ:
ଏକ ସଫ୍ଟ ସୁଇଚ୍ ସହିତ ପ୍ରୋଟେକ୍ଟିଭ୍ ବୋର୍ଡ ସୁଇଚ୍ ବନ୍ଦ ହେବାବେଳେ ସୁଇଚ୍ ର ପରିଚାଳନା ଉପରେ ଧ୍ୟାନ ଦେବା ଆବଶ୍ୟକ |
2। ଯଦି ସୁରକ୍ଷା ବୋର୍ଡ ପରିଚାଳନା କରୁନାହିଁ, ଦୟାକରି ପରବର୍ତ୍ତୀ ପଦକ୍ଷେପକୁ ବନ୍ଦ କରନ୍ତୁ ଏବଂ ପ୍ରକ୍ରିୟାକରଣ ପାଇଁ ବିକ୍ରୟ କର୍ମଚାରୀଙ୍କ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |
Ⅵ।ଆଉଟପୁଟ୍ ଲାଇନ୍ କୁ ସଂଯୋଗ କରନ୍ତୁ |

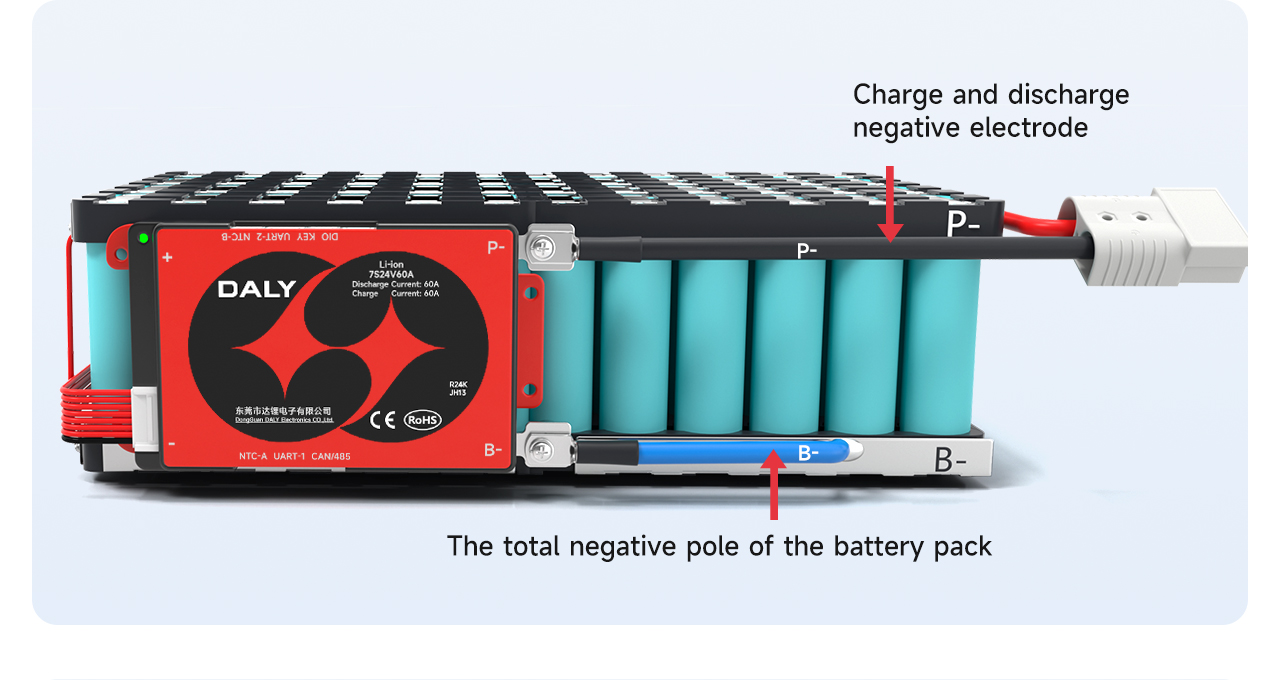

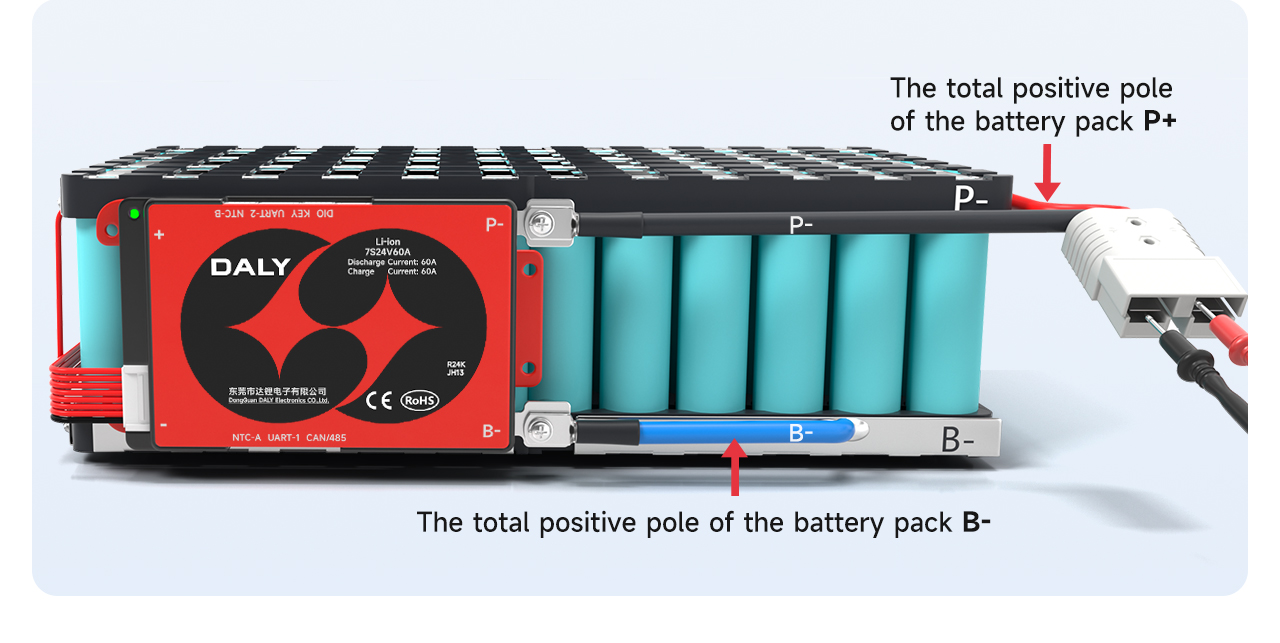

ସୁରକ୍ଷା ବୋର୍ଡ ସ୍ is ାଭାବିକ ବୋଲି ସୁନିଶ୍ଚିତ କରିବା ପରେ, ସଂରକ୍ଷଣ ବୋର୍ଡରେ ଥିବା ନୀଳ ବି-ତାରକୁ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ର ମୋଟ ନକାରାତ୍ମକ B- ରେ ବିକ୍ରି କରନ୍ତୁ | ସୁରକ୍ଷା ବୋର୍ଡରେ ଥିବା ପି-ଲାଇନ୍ ଚାର୍ଜ ଏବଂ ଡିସଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲରେ ବିକ୍ରି ହୁଏ |
ୱେଲଡିଂ ପରେ, ଅତ୍ୟଧିକ ସଂରକ୍ଷଣ ବୋର୍ଡର ଭୋଲଟେଜ ବ୍ୟାଟେରୀ ଭୋଲଟେଜ ସହିତ ସମାନ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ |
ଟିପ୍ପଣୀ: ବିଭାଜିତ ସୁରକ୍ଷା ବୋର୍ଡର ଚାର୍ଜିଂ ପୋର୍ଟ ଏବଂ ଡିସଚାର୍ଜ ପୋର୍ଟ ଅଲଗା ହୋଇଛି, ଏବଂ ଅତିରିକ୍ତ ସି-ଲାଇନ (ସାଧାରଣତ yellow ହଳଦିଆ ଦ୍ୱାରା ସୂଚିତ) ଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲ ସହିତ ସଂଯୁକ୍ତ ହେବା ଆବଶ୍ୟକ; ଡି-ଡିସଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲ ସହିତ P- ଲାଇନ ସଂଯୁକ୍ତ |

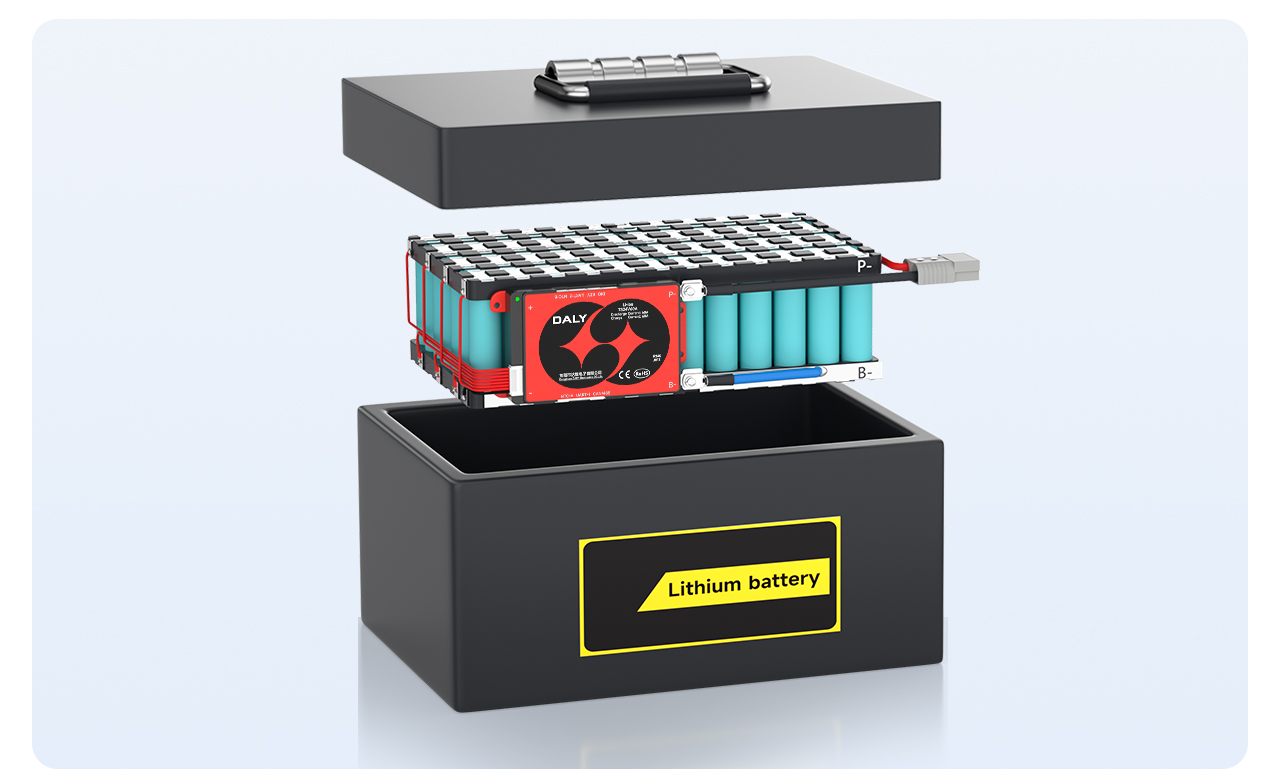

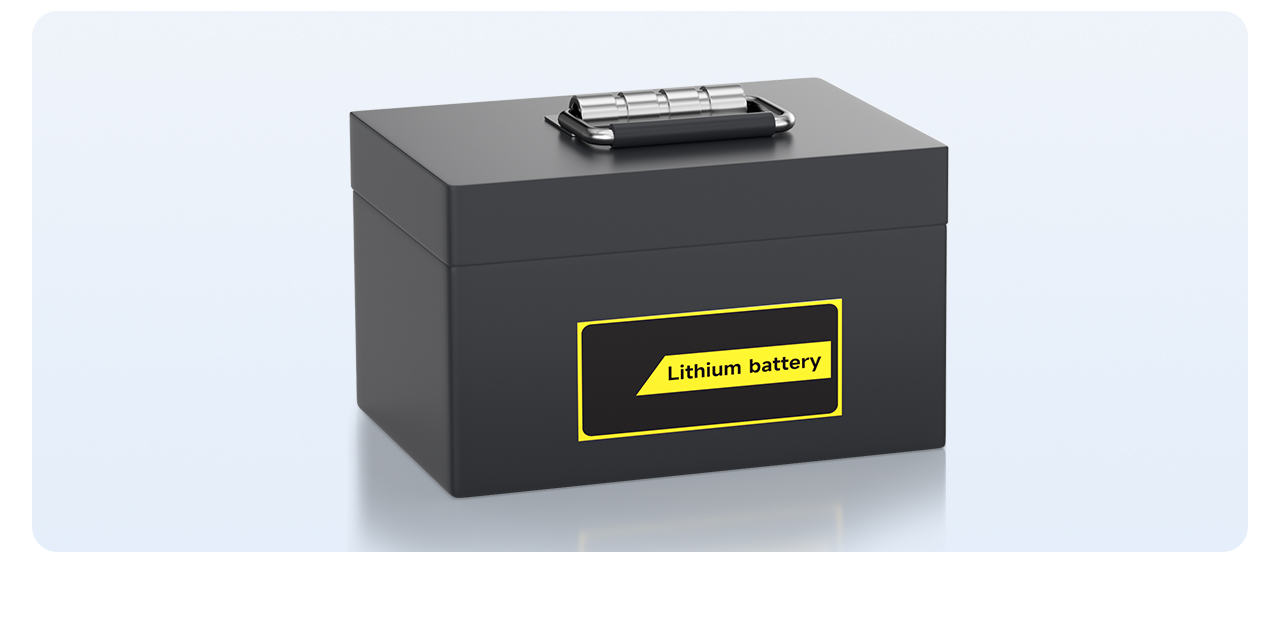

ଶେଷରେ, ବ୍ୟାଟେରୀ ପ୍ୟାକ୍କୁ ବ୍ୟାଟେରୀ ବାକ୍ସ ଭିତରେ ରଖନ୍ତୁ, ଏବଂ ଏକ ସମାପ୍ତ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ଏକତ୍ରିତ ହେବ |
