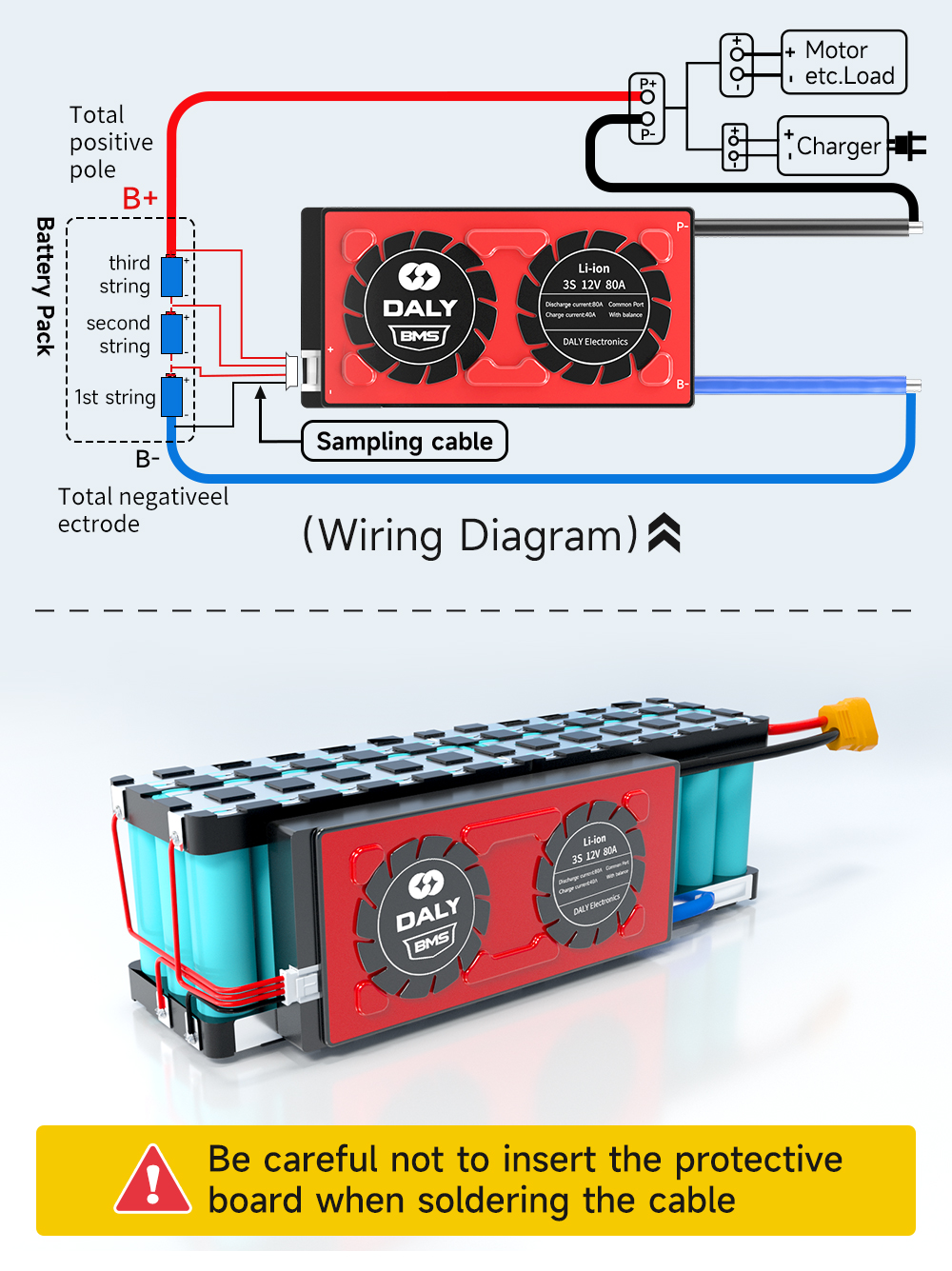

ଷ୍ଟାଣ୍ଡାର୍ଡ ଏବଂ ସ୍ମାର୍ଟ 3S BMS ୱାୟାରିଂ ଟ୍ୟୁଟୋରିଆଲ୍ -- ତଳେ ଭିଡିଓ ଶିକ୍ଷାଦାନ
ଉଦାହରଣ ଭାବରେ ଏକ 3S12P 18650 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ନିଅନ୍ତୁ।
କେବୁଲ୍କୁ ସୋଲଡରିଂ କରିବା ସମୟରେ ସୁରକ୍ଷା ବୋର୍ଡ ଯେପରି ନ ଭର୍ତି ହୁଏ ସେଥିପ୍ରତି ସତର୍କ ରୁହନ୍ତୁ।

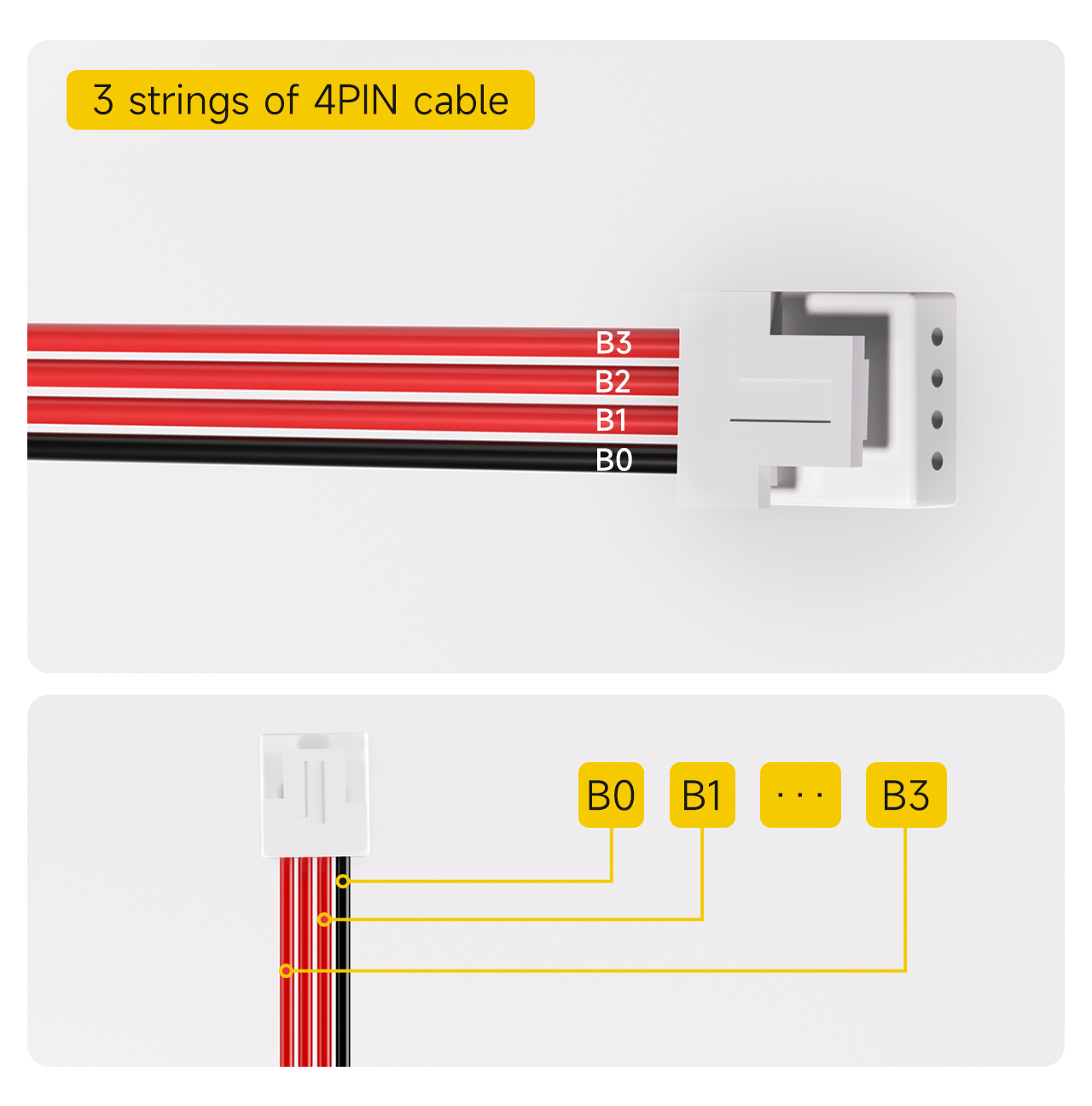

Ⅰ. ନମୁନା ରେଖାର କ୍ରମ ଚିହ୍ନିତ କରନ୍ତୁ।
4PIN କେବୁଲର 3ଟି ତାର
ଟିପ୍ପଣୀ: 3-ଷ୍ଟ୍ରିଙ୍ଗ୍ ସୁରକ୍ଷା ବୋର୍ଡ ବିନ୍ୟାସ ପାଇଁ ଡିଫଲ୍ଟ ସାମ୍ପଲିଂ କେବୁଲ୍ ହେଉଛି 4PIN।
1. କଳା କେବୁଲକୁ B0 ଭାବରେ ଚିହ୍ନିତ କରନ୍ତୁ।
୨. କଳା କେବୁଲ ପାଖରେ ଥିବା ପ୍ରଥମ ଲାଲ କେବୁଲକୁ B1 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି।
... (ଏବଂ ସେହିପରି, କ୍ରମାନୁସାରେ ଚିହ୍ନିତ)
୪. ଶେଷ ଲାଲ କେବୁଲ ପର୍ଯ୍ୟନ୍ତ, B3 ଭାବରେ ଚିହ୍ନିତ।

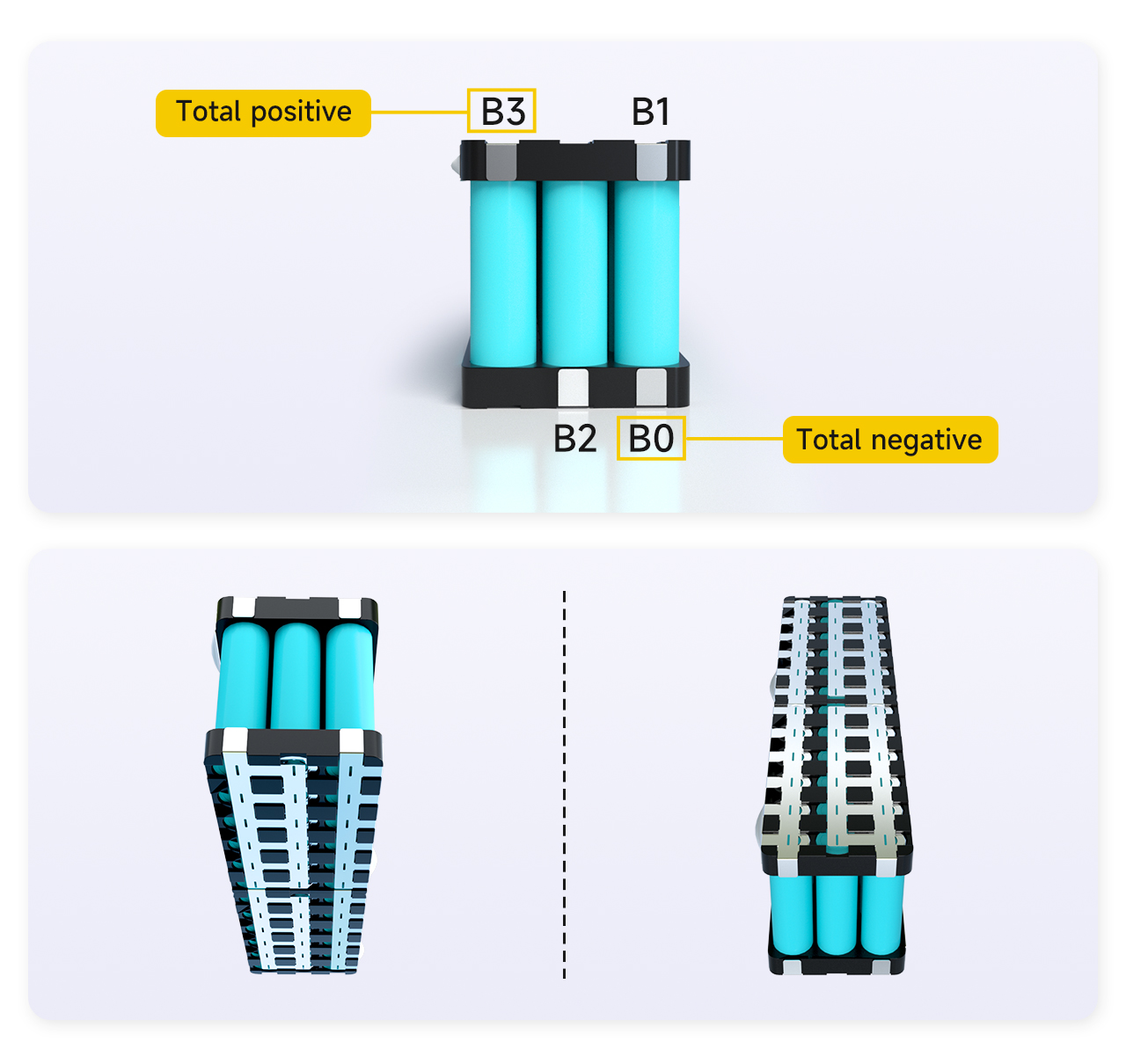

Ⅱ. ବ୍ୟାଟେରୀ ୱେଲ୍ଡିଂ ପଏଣ୍ଟଗୁଡ଼ିକର କ୍ରମ ଚିହ୍ନିତ କରନ୍ତୁ।
କେବୁଲ୍ର ସମ୍ପୃକ୍ତ ୱେଲ୍ଡିଂ ପଏଣ୍ଟର ସ୍ଥିତି ଖୋଜନ୍ତୁ, ପ୍ରଥମେ ବ୍ୟାଟେରୀରେ ସମ୍ପୃକ୍ତ ପଏଣ୍ଟର ସ୍ଥିତି ଚିହ୍ନିତ କରନ୍ତୁ।
1. ବ୍ୟାଟେରୀ ପ୍ୟାକର ମୋଟ ଋଣାତ୍ମକ ପୋଲକୁ B0 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି।
2. ବ୍ୟାଟେରୀର ପ୍ରଥମ ଷ୍ଟ୍ରିଙ୍ଗ୍ର ସକାରାତ୍ମକ ପୋଲ ଏବଂ ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗ୍ର ଋଣାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗକୁ B1 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି।
3. ବ୍ୟାଟେରୀର ଦ୍ୱିତୀୟ ଷ୍ଟ୍ରିଙ୍ଗ୍ର ସକାରାତ୍ମକ ପୋଲ ଏବଂ ତୃତୀୟ ଷ୍ଟ୍ରିଙ୍ଗ୍ର ଋଣାତ୍ମକ ପୋଲ ମଧ୍ୟରେ ସଂଯୋଗକୁ B2 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି।
୪. ତୃତୀୟ ବ୍ୟାଟେରୀ ଷ୍ଟ୍ରିଙ୍ଗର ସକାରାତ୍ମକ ଇଲେକ୍ଟ୍ରୋଡକୁ B3 ଭାବରେ ଚିହ୍ନିତ କରାଯାଇଛି।
ଟିପ୍ପଣୀ: ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ରେ ମୋଟ 3ଟି ଷ୍ଟ୍ରିଙ୍ଗ ଥିବାରୁ, B3 ହେଉଛି ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ର ମୋଟ ଯୁକ୍ତାତ୍ମକ ପୋଲ। ଯଦି B3 ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ର ମୋଟ ଯୁକ୍ତାତ୍ମକ ପର୍ଯ୍ୟାୟ ନୁହେଁ, ତେବେ ଏହା ପ୍ରମାଣ କରେ ଯେ ଚିହ୍ନିବାର କ୍ରମ ଭୁଲ, ଏବଂ ଏହାକୁ ଯାଞ୍ଚ କରି ପୁଣି ଥରେ ଚିହ୍ନିତ କରିବାକୁ ପଡିବ।

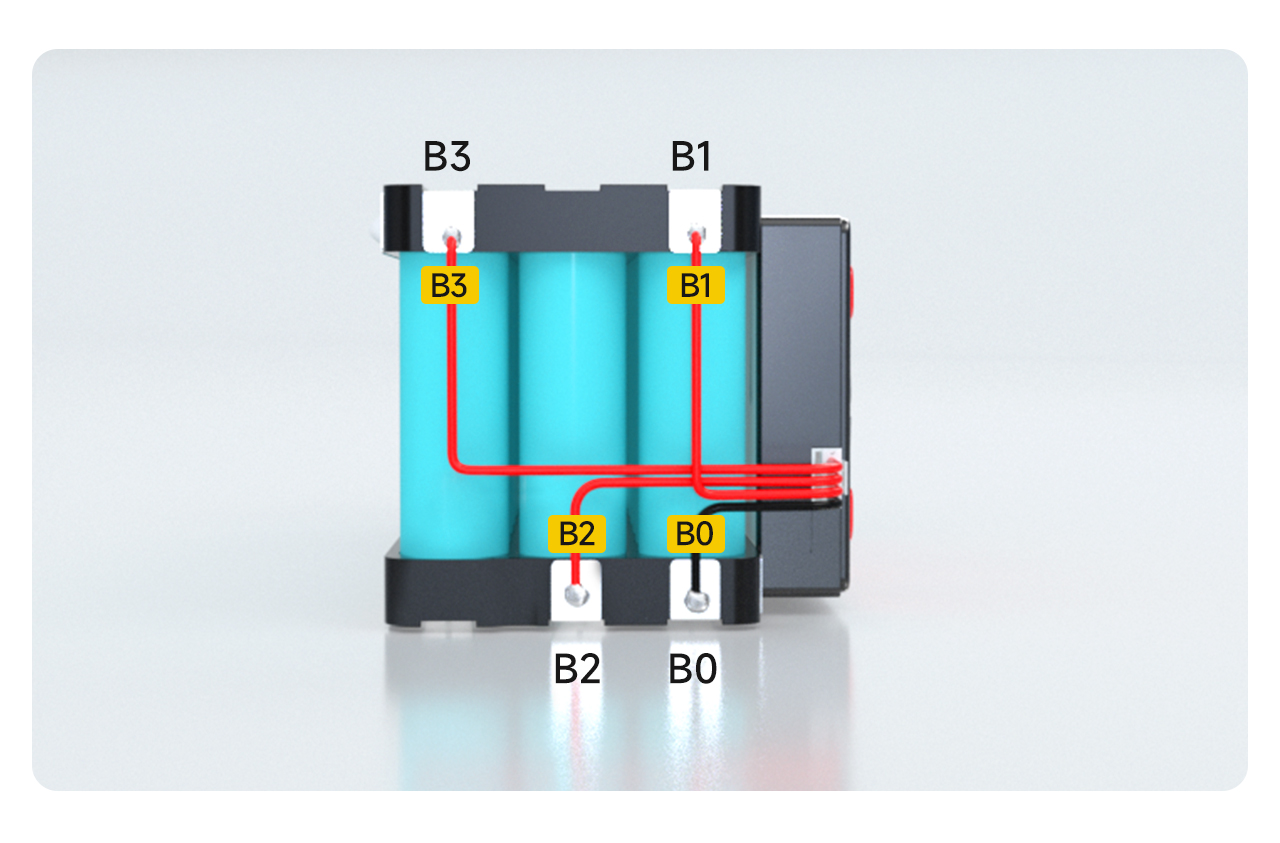

Ⅲ. ସୋଲଡରିଂ ଏବଂ ତାରିଂ
1. କେବୁଲର B0 ବ୍ୟାଟେରୀର B0 ସ୍ଥିତିରେ ସୋଲ୍ଡର କରାଯାଏ।
2. କେବୁଲ୍ B1 କୁ ବ୍ୟାଟେରୀର B1 ସ୍ଥିତିରେ ସୋଲ୍ଡର୍ କରାଯାଇଛି।
3. କେବୁଲ୍ B2 କୁ ବ୍ୟାଟେରୀର B2 ସ୍ଥିତିରେ ସୋଲ୍ଡର୍ କରାଯାଇଛି।
୪. କେବୁଲ୍ B3 କୁ ବ୍ୟାଟେରୀର B3 ସ୍ଥିତିରେ ସୋଲ୍ଡର୍ କରାଯାଇଛି।

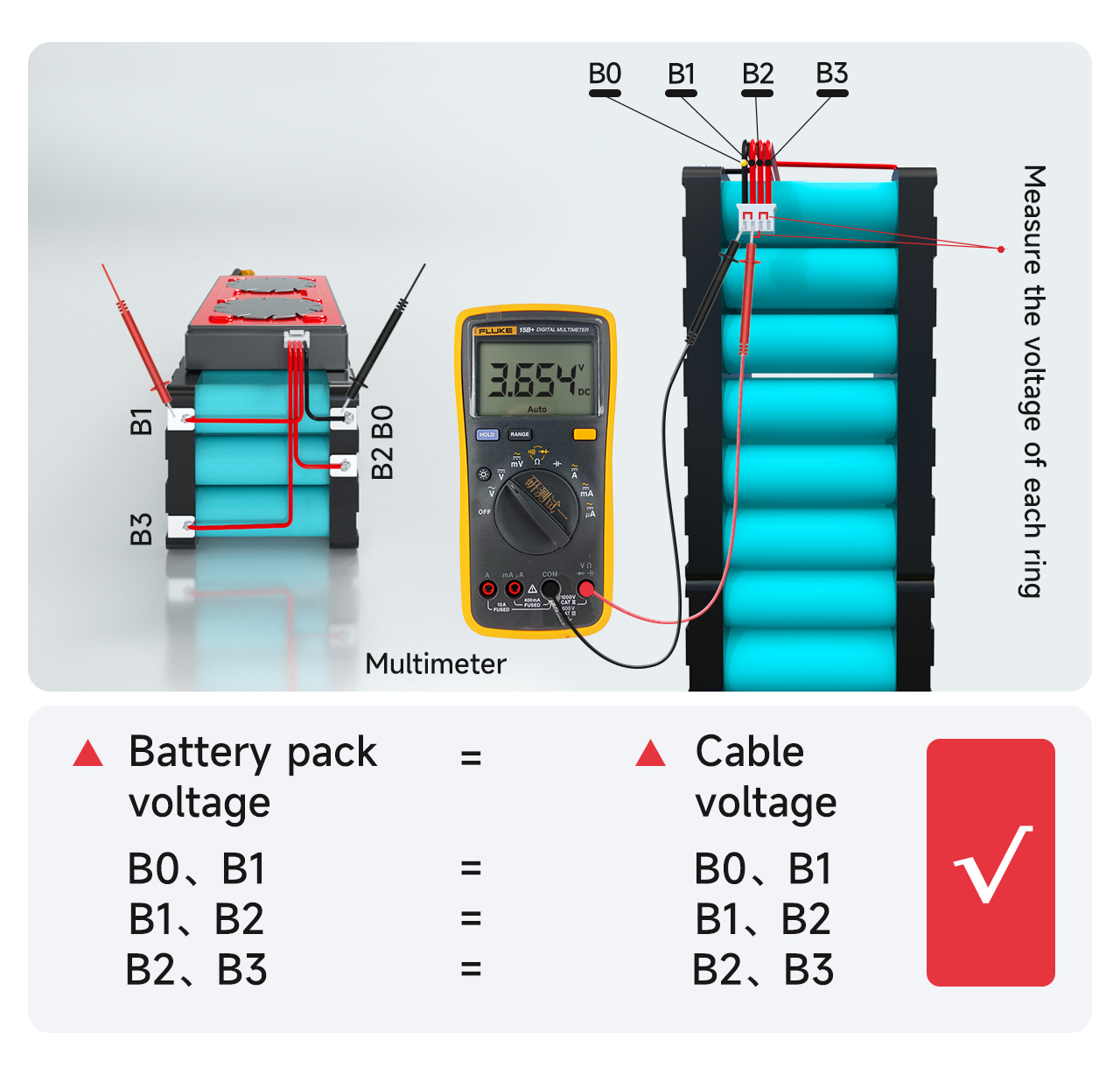

Ⅳ. ଭୋଲଟେଜ ଚିହ୍ନଟ
କେବୁଲଗୁଡ଼ିକ ଦ୍ୱାରା ସଠିକ୍ ଭୋଲଟେଜ ସଂଗ୍ରହ ହୋଇଛି କି ନାହିଁ ତାହା ନିଶ୍ଚିତ କରିବା ପାଇଁ ଏକ ମଲ୍ଟିମିଟର ସାହାଯ୍ୟରେ ନିକଟବର୍ତ୍ତୀ କେବୁଲଗୁଡ଼ିକ ମଧ୍ୟରେ ଭୋଲଟେଜ ମାପ କରନ୍ତୁ।
କେବୁଲ୍ B0 ରୁ B1 ର ଭୋଲଟେଜ୍ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ B0 ରୁ B1 ର ଭୋଲଟେଜ୍ ସହିତ ସମାନ କି ନାହିଁ ମାପ କରନ୍ତୁ। ଯଦି ଏହା ସମାନ ହୁଏ, ତେବେ ଏହା ପ୍ରମାଣିତ କରେ ଯେ ଭୋଲଟେଜ୍ ସଂଗ୍ରହ ସଠିକ୍। ଯଦି ନୁହେଁ, ତେବେ ଏହା ପ୍ରମାଣିତ କରେ ଯେ ସଂଗ୍ରହ ଲାଇନଟି ଦୁର୍ବଳ ଭାବରେ ୱେଲ୍ଡିଂ ହୋଇଛି, ଏବଂ କେବୁଲ୍ କୁ ପୁନଃ ୱେଲ୍ଡିଂ କରିବାକୁ ପଡିବ। ସାଦୃଶ୍ୟ ଦ୍ୱାରା, ଅନ୍ୟ ଷ୍ଟ୍ରିଙ୍ଗର ଭୋଲଟେଜ୍ ସଠିକ୍ ଭାବରେ ସଂଗ୍ରହ ହୋଇଛି କି ନାହିଁ ମାପ କରନ୍ତୁ।
2. ପ୍ରତ୍ୟେକ ଷ୍ଟ୍ରିଙ୍ଗର ଭୋଲଟେଜ ପାର୍ଥକ୍ୟ 1V ଅତିକ୍ରମ କରିବା ଉଚିତ୍ ନୁହେଁ। ଯଦି ଏହା 1V ଅତିକ୍ରମ କରେ, ତେବେ ଏହାର ଅର୍ଥ ହେଉଛି ଯେ ତାରରେ ସମସ୍ୟା ଅଛି, ଏବଂ ଚିହ୍ନଟ ପାଇଁ ଆପଣଙ୍କୁ ପୂର୍ବ ପଦକ୍ଷେପ ପୁନରାବୃତ୍ତି କରିବାକୁ ପଡିବ।
Ⅴ. ସୁରକ୍ଷା ବୋର୍ଡ ଗୁଣବତ୍ତା ଚିହ୍ନଟ
! ସୁରକ୍ଷା ବୋର୍ଡ ପ୍ଲଗ୍ ଇନ୍ କରିବା ପୂର୍ବରୁ ସର୍ବଦା ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ସଠିକ୍ ଭୋଲଟେଜ୍ ଚିହ୍ନଟ ହୋଇଛି!

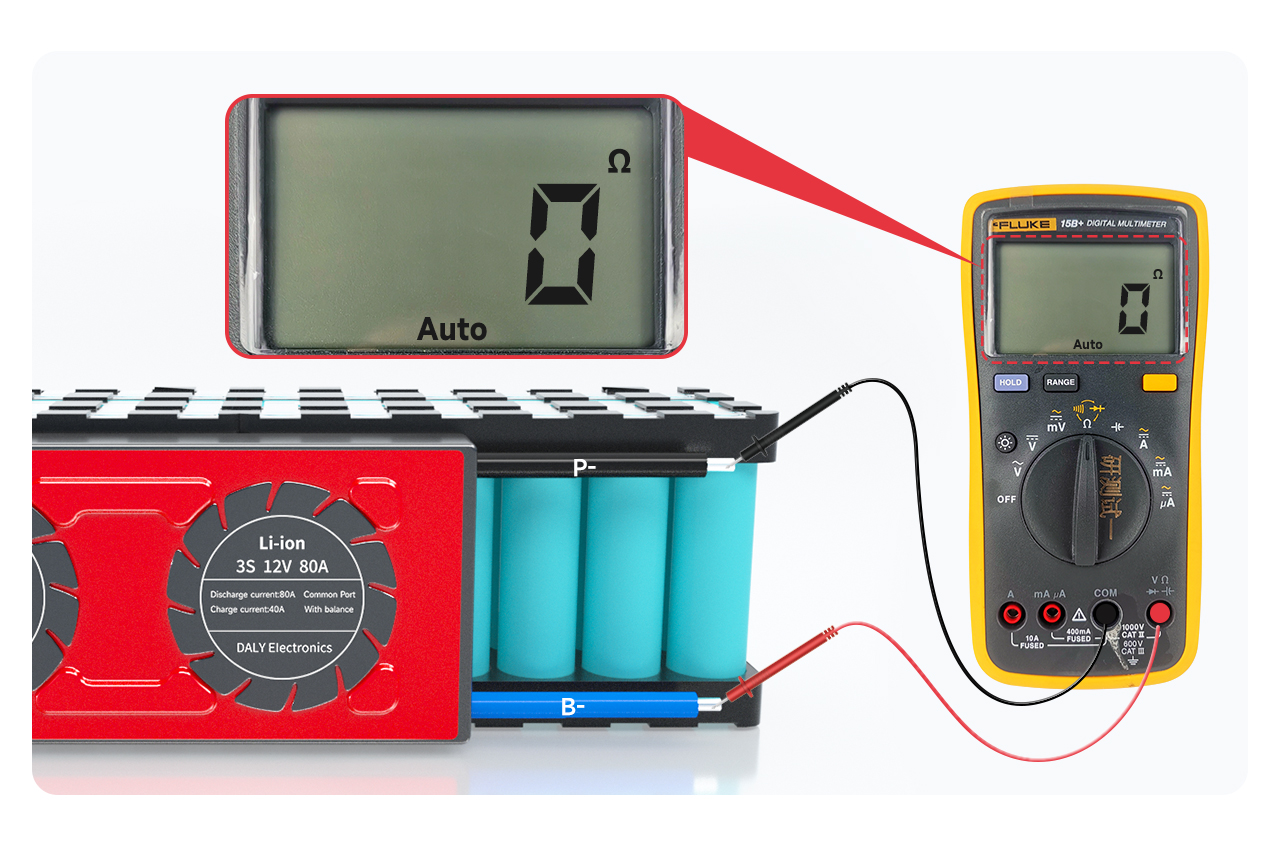

ମଲ୍ଟିମିଟରକୁ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସ୍ତର ସହିତ ଆଡଜଷ୍ଟ କରନ୍ତୁ ଏବଂ B- ଏବଂ P- ମଧ୍ୟରେ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମାପ କରନ୍ତୁ। ଯଦି ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ସଂଯୁକ୍ତ ହୋଇଥାଏ, ତେବେ ଏହା ପ୍ରମାଣ କରେ ଯେ ସୁରକ୍ଷା ବୋର୍ଡ ଭଲ।
ଟିପ୍ପଣୀ: ଆପଣ ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟ ଦେଖି ପରିବାହନ ବିଚାର କରିପାରିବେ। ଆଭ୍ୟନ୍ତରୀଣ ପ୍ରତିରୋଧ ମୂଲ୍ୟ ହେଉଛି 0Ω, ଯାହାର ଅର୍ଥ ପରିବାହନ। ମଲ୍ଟିମିଟରର ତ୍ରୁଟି ଯୋଗୁଁ, ସାଧାରଣତଃ 10Ω ରୁ କମ୍ ପରିବାହନ ବୁଝାଏ; ଆପଣ ମଲ୍ଟିମିଟରକୁ ବଜର ସହିତ ମଧ୍ୟ ଆଡଜଷ୍ଟ କରିପାରିବେ। ଏକ ବିପ୍ ଶବ୍ଦ ଶୁଣିହେବ।
ଟିପ୍ପଣୀ:
୧. ଯେତେବେଳେ ସୁଇଚ୍ ବନ୍ଦ ଥାଏ, ସେତେବେଳେ ନରମ ସ୍ୱିଚ୍ ଥିବା ସୁରକ୍ଷା ବୋର୍ଡକୁ ସ୍ୱିଚ୍ ର ପରିବହନ ପ୍ରତି ଧ୍ୟାନ ଦେବାକୁ ପଡିବ।
2. ଯଦି ସୁରକ୍ଷା ବୋର୍ଡ ପରିଚାଳନା କରୁନାହିଁ, ଦୟାକରି ପରବର୍ତ୍ତୀ ପଦକ୍ଷେପ ବନ୍ଦ କରନ୍ତୁ ଏବଂ ପ୍ରକ୍ରିୟାକରଣ ପାଇଁ ବିକ୍ରୟ କର୍ମଚାରୀଙ୍କ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ।
Ⅵ. ଆଉଟପୁଟ୍ ଲାଇନକୁ ସଂଯୋଗ କରନ୍ତୁ

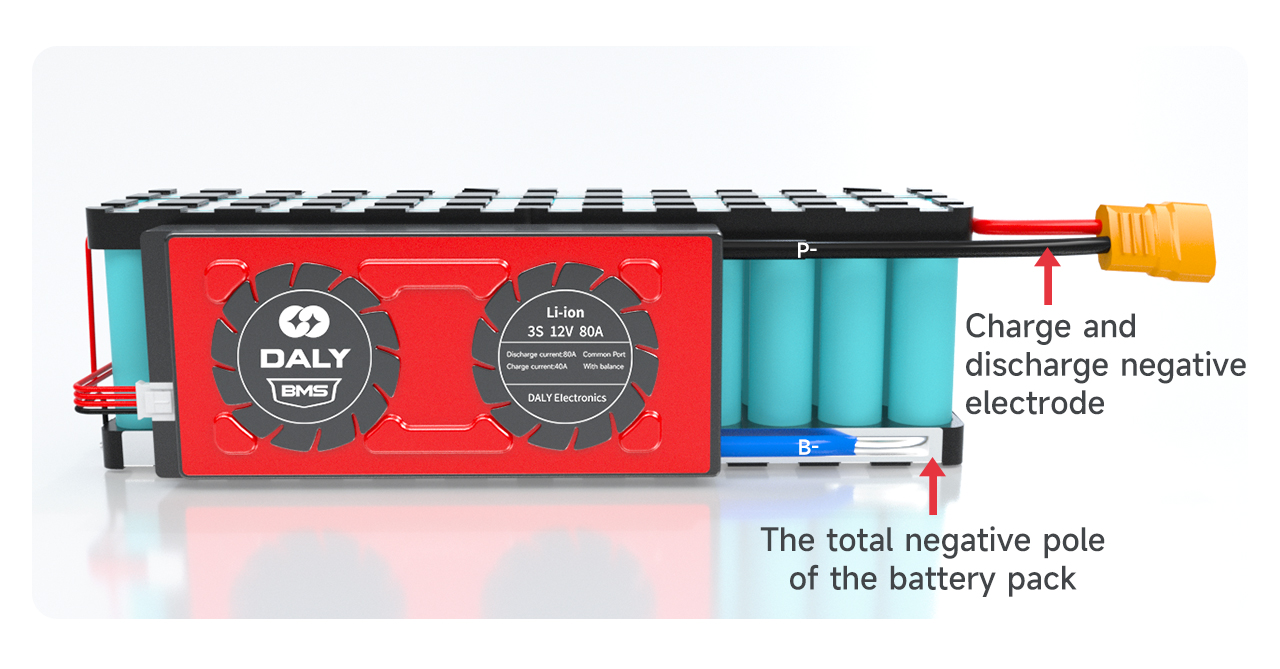

ସୁରକ୍ଷା ବୋର୍ଡ ସ୍ୱାଭାବିକ ଅଛି କି ନାହିଁ ତାହା ନିଶ୍ଚିତ କରିବା ପରେ, ସୁରକ୍ଷା ବୋର୍ଡରେ ଥିବା ନୀଳ B- ତାରକୁ ବ୍ୟାଟେରୀ ପ୍ୟାକର ମୋଟ ନେଗେଟିଭ୍ B- ରେ ସୋଲ୍ଡର କରନ୍ତୁ। ସୁରକ୍ଷା ବୋର୍ଡରେ ଥିବା P-ଲାଇନ୍ ଚାର୍ଜ ଏବଂ ଡିସଚାର୍ଜର ନେଗେଟିଭ୍ ପୋଲରେ ସୋଲ୍ଡର ହୋଇଛି।

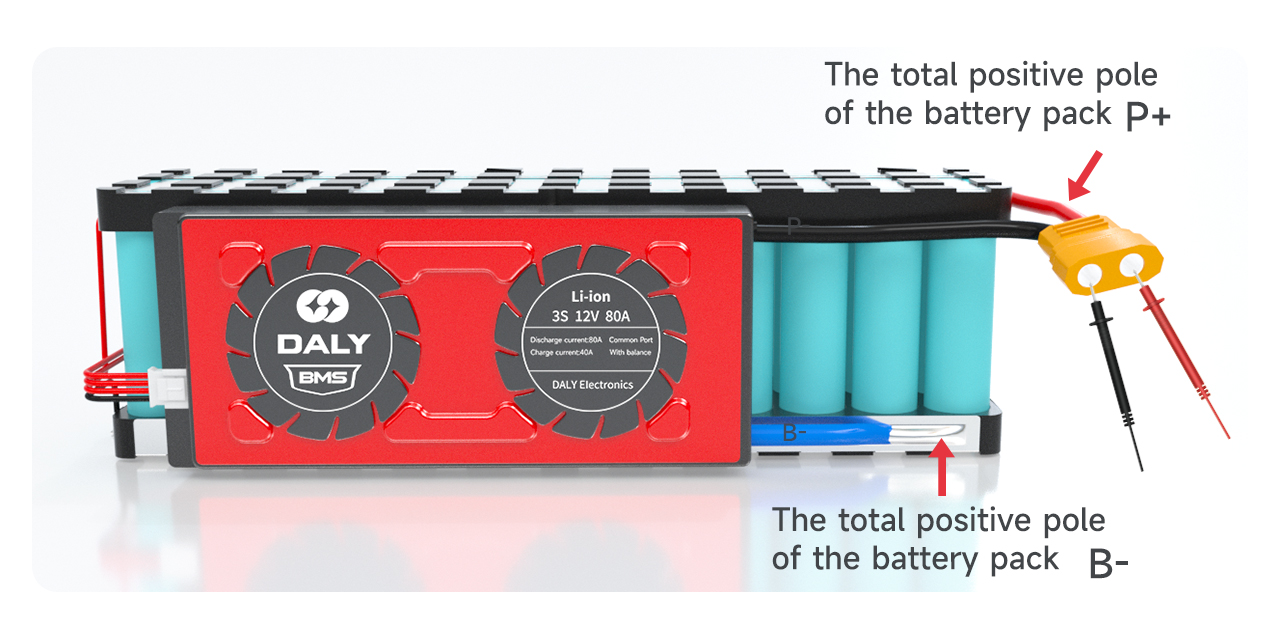

ୱେଲ୍ଡିଂ ପରେ, ଓଭରପ୍ରୋଟେକ୍ସନ୍ ବୋର୍ଡର ଭୋଲଟେଜ୍ ବ୍ୟାଟେରୀ ଭୋଲଟେଜ୍ ସହିତ ସୁସଙ୍ଗତ ଅଛି କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ।

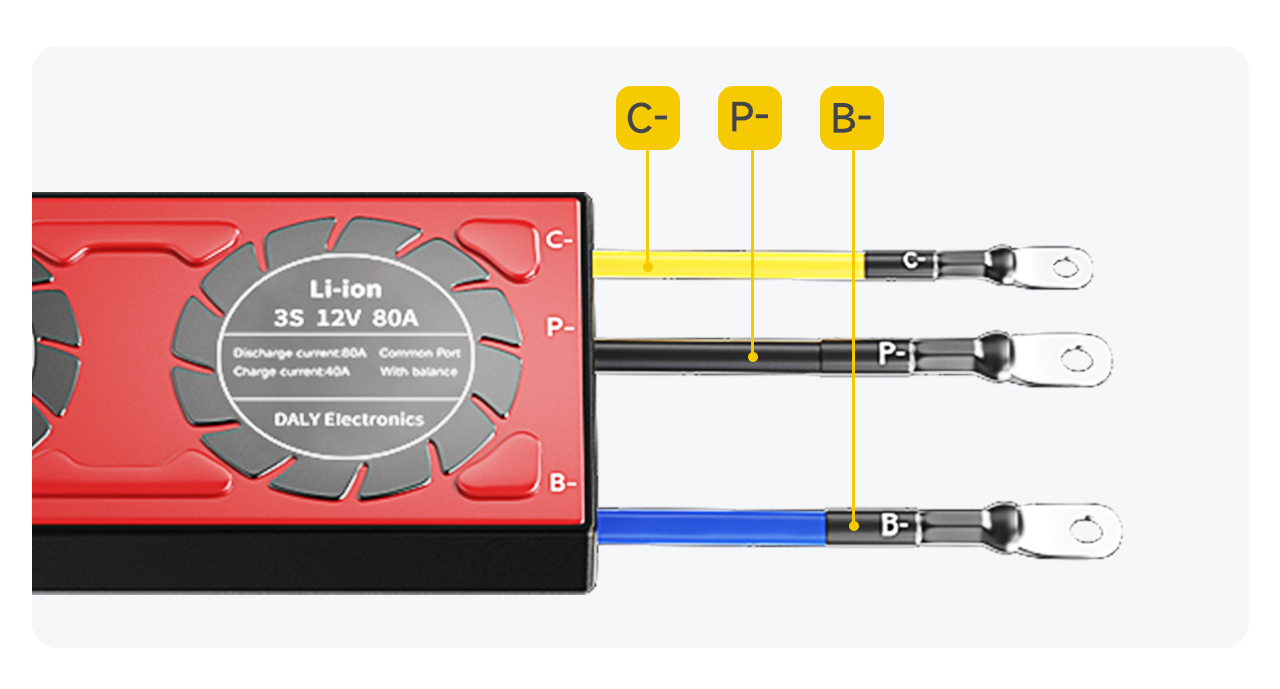

ଟିପ୍ପଣୀ: ସ୍ପ୍ଲିଟ୍ ସୁରକ୍ଷା ବୋର୍ଡର ଚାର୍ଜିଂ ପୋର୍ଟ ଏବଂ ଡିସଚାର୍ଜ ପୋର୍ଟକୁ ପୃଥକ କରାଯାଇଛି, ଏବଂ ଅତିରିକ୍ତ C-ଲାଇନ୍ (ସାଧାରଣତଃ ହଳଦିଆ ରଙ୍ଗ ଦ୍ୱାରା ସୂଚିତ) ଚାର୍ଜରର ନକାରାତ୍ମକ ପୋଲ ସହିତ ସଂଯୋଗ କରାଯିବା ଆବଶ୍ୟକ; P-ଲାଇନ୍ ଡିସଚାର୍ଜର ନକାରାତ୍ମକ ପୋଲ ସହିତ ସଂଯୁକ୍ତ।

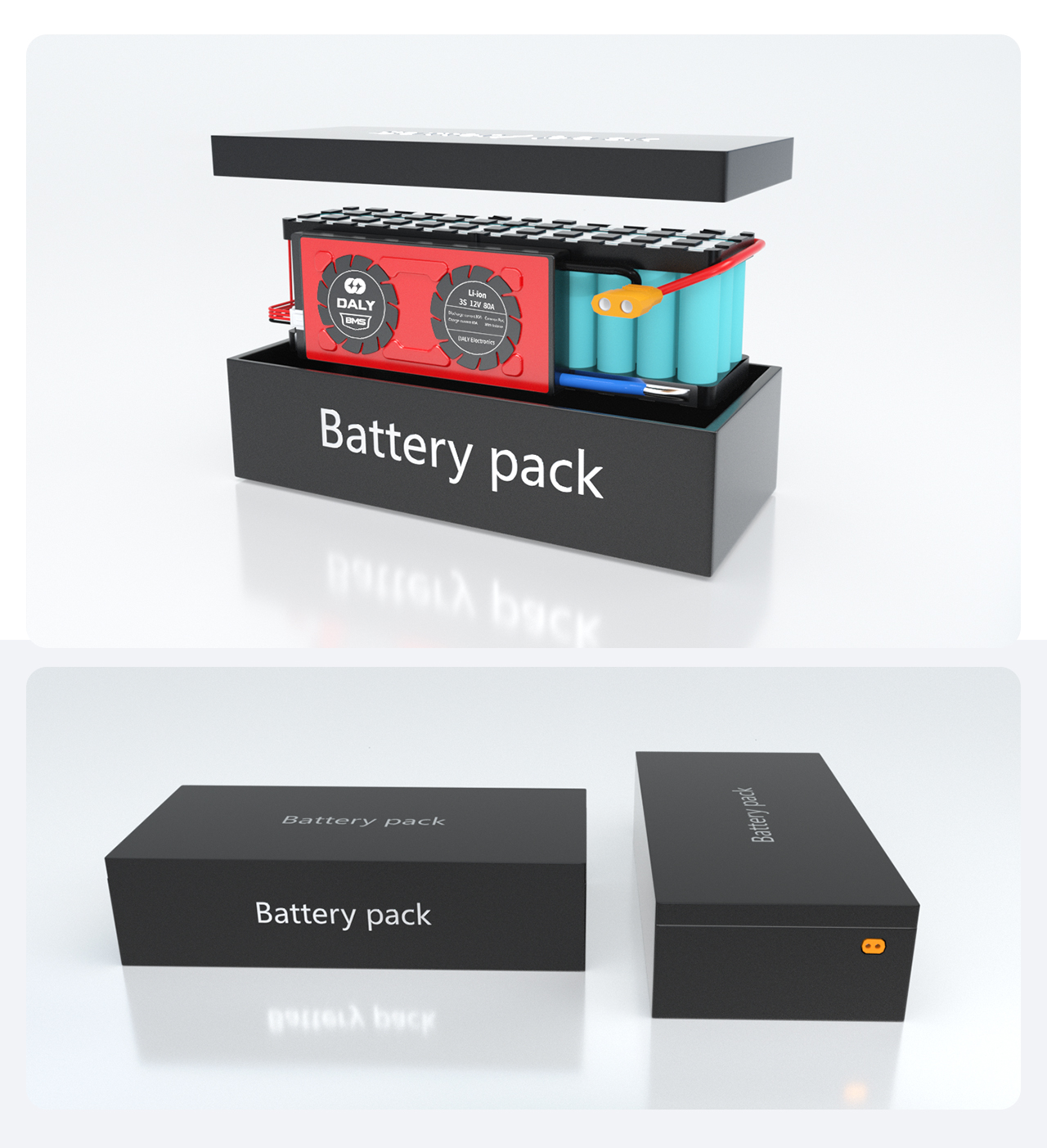

ଶେଷରେ, ବ୍ୟାଟେରୀ ପ୍ୟାକ୍କୁ ବ୍ୟାଟେରୀ ବାକ୍ସ ଭିତରେ ରଖନ୍ତୁ, ଏବଂ ଏକ ସମାପ୍ତ ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ ଏକତ୍ରିତ ହେବ।
